КППГЭнг(А)-FRHF

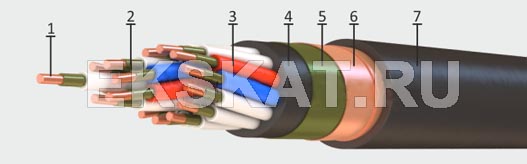

Элементы конструкции:

1 – медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
2 – термический барьер поверх медной жилы из двух слюдосодержащих лент
3 – изоляция из полимерной композиции, не содержащей галогенов
4 – внутренняя оболочка из полимерной композиции, не содержащей галогенов, выпрессованная обжатием
5 – обмотка из слюдосодержащей ленты
6 – экран из медной фольги или ленты
7 – наружная оболочка из полимерных композиций, не содержащих галогенов

 Область применения:

Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Максимальная рабочая температура жилы, °С: +70
Максимальное переменное напряжение частоты 50 Гц, кВ: 0,72
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 0,66
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 3
Радиус изгиба кабелей, наружных диаметров: 6
Температура токопроводящих жил при коротком замыкании, °С: 250
Число жил, сечение мм 2 Номинальный наружный диаметр, мм Расчетная масса, кг/км
4x1,0 14,0 299
5x1,0 15,0 343
7x1,0 16,0 400
10x1,0 19,5 560
14x1,0 20,9 653
19x1,0 22,9 793
27x1,0 27,7 1119
37x1,0 30,6 1381
52х1,0 35,9 1861
4x1,5 14,6 337
5x1,5 15,7 391
7x1,5 16,8 457
10x1,5 20,5 645
14x1,5 22,0 761
19x1,5 25,0 985
27x1,5 29,2 1319
37x1 ,5 32,4 1642
52х1,5 38,0 2224
4x2,5 15,6 405
5x2,5 16,8 476
7x2,5 18,0 564
10x2,5 22,1 801
14x2,5 24,6 1011
19x2,5 27,0 1249
27x2,5 31,7 1690
37x2,5 35,6 2167
52х2,5 41,1 2902
4x4,0 17,2 519
7x4,0 20,0 741
10x4,0 26,0 1144
4x6,0 18,4 636
7x6,0 21,5 928
10x6,0 28,0 1426
