КВВГЭнг(А)-FRLS |

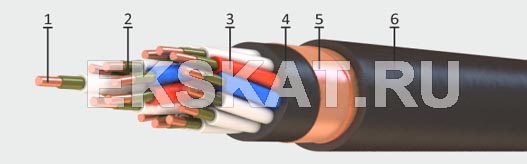

Элементы конструкции:
1 – медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
2 – термический барьер поверх медной жилы из двух слюдосодержащих лент
3 – изоляция из ПВХ пластиката пониженной пожароопасности
4 – разделительный экструдированный слой из ПВХ пластиката пониженной пожароопасности
5 – экран из медной фольги или ленты
6 –оболочка из ПВХ пластиката пониженной пожароопасности
Область применения:
Контрольный огнестойкий кабель, не распространяющий горение, с низким дымо- и газовыделением. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц и постоянном напряжении до 1000 В.
Кабели изготовляются для общепромышленного применения и применения в системах АС вне гермозоны и в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категории размещения 5 по ГОСТ 15150-69.
Число жил, сечение мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
4х 0,75 | 13,2 | 265 |
5x0,75 | 14,1 | 305 |
7x0,75 | 15,1 | 353 |
10x0,75 | 18,8 | 515 |
14x0,75 | 20,1 | 596 |
19x0,75 | 22,1 | 720 |
27x0,75 | 26,3 | 986 |
37x0,75 | 29,1 | 1212 |
52x0,75 | 33,7 | 1598 |
61x0,75 | 36,1 | 1982 |
4х 1,0 | 13,6 | 287 |
5x1,0 | 14,6 | 330 |
7x1,0 | 15,6 | 386 |
10x1,0 | 19,4 | 564 |
14x1,0 | 20,9 | 658 |
19x1,0 | 22,9 | 800 |
27x1,0 | 27,3 | 1099 |
37x1,0 | 30,2 | 1360 |
52x1,0 | 35,5 | 1838 |
61x1,0 | 37,5 | 2233 |
4х 1,5 | 14,2 | 324 |
5x1,5 | 15,2 | 381 |
7x1,5 | 16,3 | 443 |
10x1,5 | 20,4 | 650 |
14x1,5 | 22 | 767 |
19x1,5 | 24,5 | 966 |
27x1,5 | 28,8 | 1298 |
37x1,5 | 31,9 | 1621 |
52x1,5 | 37,6 | 2200 |
61x1,5 | 39,7 | 2737 |
4x2,5 | 15,1 | 391 |
5x2,5 | 16,3 | 462 |
7x2,5 | 17,5 | 549 |
10x2,5 | 22 | 807 |
14x2,5 | 24,1 | 992 |
19x2,5 | 26,5 | 1229 |
27x2,5 | 31,3 | 1668 |
37x2,5 | 35,1 | 2144 |
4x4,0 | 16,7 | 505 |
7x4,0 | 20 | 745 |
10x4,0 | 25,1 | 1098 |
4x6,0 | 18 | 621 |
7x6,0 | 21,5 | 933 |
10x6,0 | 27,2 | 1377 |
