ВВГнг(А)-LSLTx |

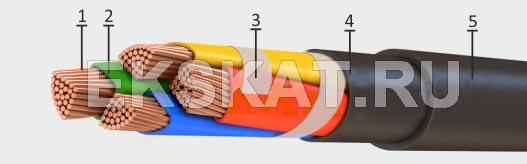

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок
2 – изоляция из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
3 – скрепляющая лента
4 – внутренняя оболочка из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения (для сечений выше 16 мм2 и для количества жил больше 2)
5 – наружная оболочка из пластиката пониженной пожарной опасности
Область применения
Силовой кабель, не распространяющий горение, с низким дымо- и газовыделением и низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.
Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).
Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг | Объем горючей массы, л/км | Теплота сгорания, МДж/км |
ВВГнг(А)-LSLTx - 0.66 кВ | ||||
1х1.5ок | 5.5 | 52.7 | 22 | 654 |
2х1.5ок (N) | 11 | 200 | 93 | 2546 |
3х1.5ок (N, РЕ) | 11.4 | 222 | 98 | 2707 |
3х1.5ок | 11.4 | 222 | 98 | 2707 |
4х1.5ок (РЕ) | 12.1 | 255 | 108 | 2990 |
4х1.5ок (N) | 12.1 | 255 | 108 | 2990 |
5х1.5ок (N, РЕ) | 12.8 | 288 | 116 | 3227 |
1х2.5ок | 5.9 | 65.7 | 25 | 732 |
2х2.5ок (N) | 11.7 | 237 | 105 | 2886 |
3х2.5ок (N, РЕ) | 12.2 | 270 | 111 | 3068 |
3х2.5ок | 12.2 | 270 | 111 | 3068 |
4х2.5ок (РЕ) | 13.0 | 315 | 123 | 3400 |
4х2.5ок (N) | 13.0 | 315 | 123 | 3400 |
5х2.5ок (N, РЕ) | 13.9 | 364 | 132 | 3666 |
1х4ок | 6.5 | 87.8 | 30 | 885 |
2х4ок (N) | 13.1 | 310 | 130 | 3531 |
3х4ок (N, РЕ) | 13.6 | 355 | 137 | 3764 |
3х4ок | 13.6 | 355 | 137 | 3764 |
4х4ок (РЕ) | 14.6 | 421 | 152 | 4201 |
4х4ок (N) | 14.6 | 421 | 152 | 4201 |
5х4ок (N, РЕ) | 15.7 | 492 | 163 | 4533 |
1х6ок | 7 | 111 | 34 | 989 |
2х6ок (N) | 14.1 | 379 | 148 | 4016 |
3х6ок (N, РЕ) | 14.7 | 441 | 156 | 4271 |
3х6ок | 14.7 | 441 | 156 | 4271 |
4х6ок (РЕ) | 15.8 | 528 | 174 | 4773 |
4х6ок (N) | 15.8 | 528 | 174 | 4773 |
5х6ок (N, РЕ) | 17.0 | 620 | 185 | 5136 |
1х10ок | 8.3 | 165 | 44 | 1309 |
2х10ок (N) | 16.5 | 546 | 200 | 5398 |
3х10ок (N, РЕ) | 17.3 | 649 | 211 | 5762 |
3х10ок | 17.3 | 649 | 211 | 5762 |
4х10ок (РЕ) | 18.7 | 786 | 237 | 6494 |
4х10ок (N) | 18.7 | 786 | 237 | 6494 |
5х10ок (N, РЕ) | 20.3 | 935 | 252 | 6982 |
1х16мк (N) | 10.1 | 252 | 55 | 1608 |
2х16мк (N) | 19.7 | 800 | 242 | 6484 |
3х16мк (N, РЕ) | 20.8 | 965 | 253 | 6877 |
3х16мк | 20.8 | 965 | 253 | 6877 |
4х16мк (РЕ) | 22.6 | 1177 | 284 | 7747 |
4х16мк (N) | 22.6 | 1177 | 284 | 7747 |
5х16мк (N, РЕ) | 24.9 | 1428 | 299 | 8272 |
1х25мк | 11.2 | 355 | 78 | 2307 |
2х25мк (N) | 22 | 1084 | 365 | 9699 |
3х25мк (N, РЕ) | 23.2 | 1331 | 388 | 10509 |
3х25мк | 23.2 | 1331 | 388 | 10509 |
4х25мк (РЕ) | 25.6 | 1665 | 437 | 11901 |
4х25мк (N) | 25.6 | 1665 | 437 | 11901 |
5х25мк (N, РЕ) | 27.9 | 1997 | 457 | 12636 |
1х35мк | 12.2 | 455 | 88 | 2602 |
2х35мк (N) | 24.2 | 1372 | 438 | 11606 |
3х35мк (N, РЕ) | 25.6 | 1706 | 453 | 12200 |
3х35мк | 25.6 | 1706 | 453 | 12200 |
3х35мк+1х16мк (N) | 27.1 | 1901 | 463 | - |
3х35мк+1х16мк (РЕ) | 27.1 | 1901 | 463 | - |
4х35мк (РЕ) | 28 | 2122 | 508 | 13786 |
4х35мк (N) | 28 | 2122 | 508 | 13786 |
5х35мк (N, РЕ) | 30.6 | 2555 | 548 | 15046 |
1х50мк | 13.7 | 596 | 111 | 3257 |
2х50мк (N) | 27.2 | 1776 | 272 | 7670 |
3х50мк (N, РЕ) | 28.8 | 2221 | 374 | 10597 |
3х50мк | 28.8 | 2221 | 374 | 10597 |
4х50мк (РЕ) | 32.0 | 2815 | 444 | 12591 |
4х50мк (N) | 32.0 | 2815 | 444 | 12591 |
5х50мк (N, РЕ) | 35.5 | 3447 | 537 | 15165 |
4х50мс (РЕ) | 32.3 | 2723 | 444 | 12591 |
5х50мс (N, РЕ) | 35.7 | 3369 | 537 | 15165 |
ВВГнг(А)-LSLTx - 1 кВ | ||||
1х1.5ок | 5.9 | 59 | 26 | 762 |
2х1.5ок (N) | 11.8 | 227 | 107 | 2947 |
3х1.5ок (N, РЕ) | 12.2 | 250 | 114 | 3160 |
3х1.5ок | 12.2 | 250 | 114 | 3160 |
4х1.5ок (РЕ) | 13.0 | 287 | 127 | 3523 |
4х1.5ок (N) | 13.0 | 287 | 127 | 3523 |
5х1.5ок (N, РЕ) | 13.9 | 329 | 137 | 3821 |
1х2.5ок | 6.3 | 72.4 | 29 | 848 |
2х2.5ок (N) | 12.5 | 266 | 121 | 3316 |
3х2.5ок (N, РЕ) | 13.1 | 304 | 129 | 3555 |
3х2.5ок | 13.1 | 304 | 129 | 3555 |
4х2.5ок (РЕ) | 14.0 | 354 | 144 | 3975 |
4х2.5ок (N) | 14.0 | 354 | 144 | 3975 |
5х2.5ок (N, РЕ) | 15.0 | 409 | 155 | 4307 |
1х4ок | 7.1 | 99.1 | 37 | 1083 |
2х4ок (N) | 14.3 | 359 | 157 | 4259 |
3х4ок (N, РЕ) | 14.9 | 409 | 167 | 4594 |
3х4ок | 14.9 | 409 | 167 | 4594 |
4х4ок (РЕ) | 16.1 | 486 | 188 | 5184 |
4х4ок (N) | 16.1 | 486 | 188 | 5184 |
5х4ок (N, РЕ) | 17.3 | 566 | 202 | 5628 |
1х6ок | 7.6 | 123 | 41 | 1202 |
2х6ок (N) | 15.3 | 431 | 177 | 4798 |
3х6ок (N, РЕ) | 16.0 | 499 | 188 | 5165 |
3х6ок | 16.0 | 499 | 188 | 5165 |
4х6ок (РЕ) | 17.2 | 594 | 212 | 5835 |
4х6ок (N) | 17.2 | 594 | 212 | 5835 |
5х6ок (N, РЕ) | 18.6 | 697 | 227 | 6318 |
1х10ок | 8.5 | 170 | 47 | 1389 |
2х10ок (N) | 16.9 | 566 | 211 | 5695 |
3х10ок (N, РЕ) | 17.8 | 675 | 224 | 6103 |
3х10ок | 17.8 | 675 | 224 | 6103 |
4х10ок (РЕ) | 19.2 | 813 | 251 | 6900 |
4х10ок (N) | 19.2 | 813 | 251 | 6900 |
5х10ок (N, РЕ) | 20.9 | 969 | 268 | 7434 |
1х16мк | 10.3 | 258 | 58 | 1701 |
2х16мк (N) | 20.1 | 825 | 254 | 6814 |
3х16мк (N, РЕ) | 21.2 | 991 | 267 | 7258 |
3х16мк | 21.2 | 991 | 267 | 7258 |
4х16мк (РЕ) | 23.1 | 1215 | 300 | 8203 |
4х16мк (N) | 23.1 | 1215 | 300 | 8203 |
5х16мк (N, РЕ) | 25.4 | 1463 | 317 | 8778 |
1х25мк | 11.4 | 362 | 82 | 2426 |
2х25мк (N) | 22.4 | 1112 | 380 | 10119 |
3х25мк (N, РЕ) | 23.9 | 1380 | 406 | 11003 |
3х25мк | 23.9 | 1380 | 406 | 11003 |
4х25мк (РЕ) | 26.0 | 1695 | 458 | 12497 |
4х25мк (N) | 26.0 | 1695 | 458 | 12497 |
5х25мк (N, РЕ) | 28.5 | 2052 | 480 | 13301 |
1х35мк | 12.4 | 463 | 93 | 2733 |
2х35мк (N) | 24.6 | 1402 | 455 | 12072 |
3х35мк (N, РЕ) | 26.0 | 1737 | 472 | 12745 |
3х35мк | 26.0 | 1737 | 472 | 12745 |
3х35мк+1х16мк (N) | 27.5 | 1938 | 483 | - |
3х35мк+1х16мк (РЕ) | 27.5 | 1938 | 483 | - |
4х35мк (РЕ) | 28.5 | 2164 | 531 | 14444 |
4х35мк (N) | 28.5 | 2164 | 531 | 14444 |
5х35мк (N, РЕ) | 31.6 | 2656 | 574 | 15789 |
1х50мк | 13.9 | 604 | 116 | 3407 |
2х50мк (N) | 27.6 | 1810 | 282 | 7964 |
3х50мк | 29.2 | 2256 | 391 | 11095 |
3х50мк (N, РЕ) | 29.2 | 2256 | 391 | 11095 |
3х50мс | 32.1 | 2261 | 391 | 11095 |
3х50мс (N, РЕ) | 32.1 | 2261 | 391 | 11095 |
4х50мк (РЕ) | 32.5 | 2869 | 465 | 13200 |
4х50мк (N) | 32.5 | 2869 | 465 | 13200 |
4х50мc (РЕ) | 32.5 | 2757 | 465 | 13200 |
4х50мc (N) | 32.5 | 2756 | 465 | 13200 |
5х50мк (N, РЕ) | 36.0 | 3497 | 562 | 15891 |
5х50мс (N, РЕ) | 35.9 | 3403 | 562 | 15891 |
1х70мк | 15.4 | 819 | 123 | 3622 |
2х70мк (N) | 30.6 | 2381 | 318 | 8975 |
3х70мc | 32.7 | 2852 | 438 | 12437 |
3х70мc (N, РЕ) | 32.7 | 2852 | 438 | 12437 |
3х70мc+1х35мк (N) | 35.1 | 3274 | 648 | - |
3х70мc+1х35мк (РЕ) | 35.1 | 3274 | 648 | - |
4х70мc (РЕ) | 36.1 | 3651 | 549 | 15530 |
4х70мc (N) | 36.1 | 3651 | 549 | 15530 |
5х70мс (N, РЕ) | 39.6 | 4498 | 663 | 18800 |
1х95мк | 17.7 | 1103 | 151 | 4438 |
1х95мк | 17.7 | 1108 | 180 | 4438 |
2х95мк (N) | 36.0 | 3280 | 381 | 10775 |
3х95мc | 37.0 | 3777 | 551 | 15580 |
3х95мc (N, РЕ) | 37.0 | 3777 | 551 | 15580 |
4х95мc (РЕ) | 40.2 | 4818 | 699 | 19847 |
4х95мc (N) | 40.2 | 4818 | 699 | 19847 |
5х95мс (N, РЕ) | 44.8 | 6066 | 818 | 23238 |
1х120мк | 19.6 | 1367 | 213 | 5282 |
2х120мк (N) | 39.0 | 3948 | 417 | 11813 |
3х120мc | 39.6 | 4557 | 624 | 17672 |
3х120мc (N, РЕ) | 39.6 | 4557 | 624 | 17672 |
4х120мc (РЕ) | 43.6 | 5929 | 767 | 21759 |
4х120мc (N) | 43.6 | 5929 | 767 | 21759 |
5х120мс (N, РЕ) | 48.0 | 7368 | 958 | 27123 |
1х150мк | 21.8 | 1693 | 264 | 6269 |
2х150мк (N) | 43.8 | 4949 | 510 | 14385 |
3х150мc | 43.5 | 5607 | 734 | 20826 |
3х150мc (N, РЕ) | 43.5 | 5607 | 734 | 20826 |
4х150мc (РЕ) | 47.4 | 7249 | 963 | 27306 |
4х150мc (N) | 47.4 | 7249 | 963 | 27306 |
5х150мс (N, РЕ) | 51.8 | 9069 | 1134 | 32194 |
1х185мк | 24.2 | 2119 | 312 | 7761 |
2х185мк (N) | 48.2 | 6100 | 611 | 17284 |
3х185мc | 48.0 | 6871 | 884 | 25020 |
3х185мc (N, РЕ) | 48.0 | 6871 | 884 | 25020 |
3х185мc+1х95мк (N) | 50.2 | 7864 | 1208 | - |
3х185мc+1х95мк (РЕ) | 50.2 | 7864 | 1208 | - |
4х185мc (РЕ) | 51.4 | 8818 | 1124 | 31902 |
4х185мc (N) | 51.4 | 8818 | 1124 | 31902 |
5х185мс (N, РЕ) | 57.2 | 11137 | 1401 | 39719 |
1х240мк | 27.1 | 2708 | 362 | 9173 |
2х240мк (N) | 54.4 | 7827 | 716 | 20293 |
3х240мc | 53.6 | 8806 | 1076 | 30533 |
3х240мc (N, РЕ) | 53.6 | 8806 | 1076 | 30533 |
4х240мc (РЕ) | 57.8 | 11430 | 1369 | 38789 |
4х240мc (N) | 57.8 | 11430 | 1369 | 38789 |
5х240мс (N, РЕ) | 63.5 | 13934 | 1663 | 47240 |
ВВГ-Пнг(А)-LSLTx - 0.66 кВ | ||||
2х1.5ок (N) | 6.3x9.0 | 107 | 46 | - |
3х1.5ок (N, РЕ) | 6.3x11.6 | 147 | 62 | - |
3х1.5ок | 6.3x11.6 | 147 | 62 | - |
2х2.5ок (N) | 6.7x9.7 | 134 | 52 | - |
3х2.5ок (N, РЕ) | 6.7x12.8 | 188 | 70 | - |
3х2.5ок | 6.7x12.8 | 188 | 70 | - |
2х4ок (N) | 7.3x11.1 | 180 | 64 | - |
3х4ок (N, РЕ) | 7.3x14.8 | 257 | 88 | - |
3х4ок | 7.3x14.8 | 257 | 88 | - |
2х6ок (N) | 7.8x12.1 | 228 | 72 | - |
3х6ок (N, РЕ) | 7.8x16.3 | 328 | 100 | - |
3х6ок | 7.8x16.3 | 328 | 100 | - |
2х10ок (N) | 9.1x14.5 | 343 | 96 | - |
3х10ок (N, РЕ) | 9.1x20.0 | 500 | 137 | - |
3х10ок | 9.1x20.0 | 500 | 137 | - |
2х16мк (N) | 10.7x17.7 | 514 | 133 | - |
3х16мк (N, РЕ) | 10.7x24.8 | 758 | 192 | - |
3х16мк | 10.7x24.8 | 758 | 192 | - |
ВВГ-Пнг(А)-LSLTx - 1 кВ | ||||
2х1.5ок (N) | 6.7x9.8 | 120 | 54 | - |
3х1.5ок (N, РЕ) | 6.7x12.8 | 167 | 74 | - |
3х1.5ок | 6.7x12.8 | 167 | 74 | - |
2х2.5ок (N) | 7.1x10.5 | 149 | 60 | - |
3х2.5ок (N, РЕ) | 7.1x14.0 | 209 | 83 | - |
3х2.5ок | 7.1x14.0 | 209 | 83 | - |
2х4ок (N) | 7.9x12.3 | 205 | 78 | - |
3х4ок (N, РЕ) | 7.9x16.6 | 294 | 110 | - |
3х4ок | 7.9x16.6 | 294 | 110 | - |
2х6ок (N) | 8.4x13.3 | 255 | 87 | - |
3х6ок (N, РЕ) | 8.4x18.1 | 368 | 123 | - |
3х6ок | 8.4x18.1 | 368 | 123 | - |
2х10ок (N) | 9.3x14.9 | 353 | 102 | - |
3х10ок (N, РЕ) | 9.3x20.6 | 516 | 146 | - |
3х10ок | 9.3x20.6 | 516 | 146 | - |
2х16мк (N) | 10.9x18.1 | 527 | 141 | - |
3х16мк (N, РЕ) | 10.9x25.4 | 778 | 203 | - |
3х16мк | 10.9x25.4 | 778 | 203 | - |
