КГРЭОТШ 6-жильный |

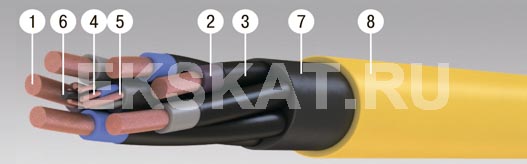

1. Основная токопроводящая жила из медных проволок.
2. Изоляция из резины.
3. Экран по изоляции из электропроводящей резины.
4. Вспомогательная жила из медных проволок в резиновой изоляции.
5. Жила заземления.
6. Сердечник из резины.
7. Экран из электропроводящей резины группы вспомогательных жил и жилы заземления .
8. Внутренняя оболочка из резины.
9. Наружная оболочка из резины.
По желанию потребителя оболочка кабеля может быть желтого, оранжевого или черного цвета.
Область применения
Кабели марки КГРЭТШ предназначены для присоединения угольных комбайнов , передвижных машин и механизмов при подземных горных работах к электрическим сетям на номинальное напряжение переменного тока до 1140 В частотой 50 Гц на основных жилах и до 220 В на вспомогательной жиле.
Кабели предназначены для эксплуатации в подземных выработках шахт, где возможно скопление газа, обеспечивают нормальную работу комбайнов, работающих с применением кабелеукладчика. Кабели так же пригодны для эксплуатации на барабанах, в передвижных система х и туннелях.
Кабели могут эксплуатироваться в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля, тем самым, предупреждая возможный взрыв метана в шахтах.
Кабели стойки к растягивающему усилию - не более 19,6 Н на 1 мм2 суммарного сечения жил. Кабели стойки к воздействию масел и бензина. Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Не распространяют горение при одиночной прокладке.
Срок службы кабелей – не менее 1,5 лет.
В кабеле КГРЭТШ с шестью основными жилами, изолированные вспомогательные жилы и жила заземления скручиваются в группу вокруг резинового сердечника на основе синтетических нитей. Поверх скрученных вспомогательных жил и жилы заземления накладывается экран из электропроводящей резины.
Шесть основных экранированных жил скручиваются вокруг экранированной группы, состоящей из вспомогательных жил и жилы заземления.
Отличительной особенностью кабелей является выполнение изоляции жил из этиленпропиленовой резины с высокой электрической и термической стойкостью, устойчивой к озону .
Наружная оболочка кабелей выполнена из резины, устойчивой к маслам, истиранию и разрывам.
Марка кабеля | Число и номинальное сечение жил, мм2 | Номинальный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг | ||
основных | заземления | вспомога-тельных | |||
КГРЭТШ | 3х25 | 25.мар | 3х4 | 37,8 | 2350 |
3х35 | 25/3 | 3х4 | 42,5 | 2930 | |
3х50 | 25.мар | 3х4 | 45,3 | 3530 | |
3х70 | 25.мар | 3х4 | 50,3 | 4480 | |
3х95 | 25.мар | 3х4 | 55 | 5450 | |
КГРЭОТШ | 3х25 | 25.мар | 3х4 | 37,8 | 2390 |
3х35 | 25.мар | 3х4 | 42,5 | 2970 | |
3х50 | 25.мар | 3х4 | 45,3 | 3575 | |
3х70 | 25.мар | 3х4 | 50,3 | 4530 | |
3х95 | 25.мар | 3х4 | 55 | 5505 | |
КГРЭТШ | 6х50 | 1х10 | 5х2,5 | 58,9 | 5975 |
6х70 | 1х10 | 6х2,5 | 65,8 | 7800 | |
6х95 | 1х10 | 7х2,5 | 72,4 | 9700 |
