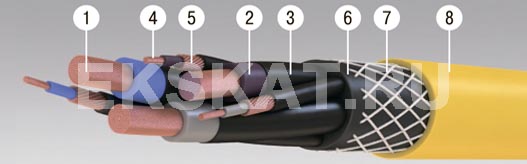

КГРЭОТШ 3-жильный

1. Основная токопроводящая жила из медных проволок.
2. Изоляция из резины.
3. Экран по изоляции из электропроводящей резины.
4. Вспомогательная жила из медных проволок в резиновой изоляции.
5. Расщепленная жила заземления, наложенная методом обмотки по вспомогательной жиле, в экране из электропроводящей резины.
6. Внутренняя оболочка из резины.
7. Оплетка из полиэфирных нитей (кабель марки КГРЭОТШ).
8. Наружная оболочка из резины.

По желанию потребителя оболочка кабеля может быть желтого, оранжевого или черного цвета

Область применения

Кабели марки КГРЭТШ, КГРЭОТШ предназначены для присоединения угольных комбайнов, передвижных машин и механизмов при подземных горных работах к электрическим сетям на номинальное напряжение переменного тока до 1140 В частотой 50 Гц на основных жилах и до 220 В на вспомогательной жиле. Кабели предназначены для эксплуатации в подземных выработках шахт, где возможно скопление газа, обеспечивают нормальную работу комбайнов, работающих с применением кабелеукладчика. Кабели так же пригодны для эксплуатации на барабанах, в передвижных система х и туннелях.

Кабели могут эксплуатироваться в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля, тем самым, предупреждая возможный взрыв метана в шахтах. Кабели стойки к растягивающему усилию - не более 19,6 Н на 1 мм2 суммарного сечения жил. Кабели стойки к воздействию масел и бензина. Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Не распространяют горение при одиночной прокладке.

Срок службы кабелей – не менее 1,5 лет.

Трехжильные кабели марок КГРЭТШ, КГРЭОТШ имеют в своем составе три основные жилы сечением от 25 до 95 мм2, три вспомогательные жилы сечением 4 мм2 и жилу заземления сечением 25 мм2, которая расщеплена на три жилы и выполнена в виде обмотки из пасм медной проволоки вокруг каждой вспомогательной жилы. Поверх группы, состоящей из вспомогательной жилы и жилы заземления, накладывается экран из электропроводящей резины. Три основные экранированные жилы и три экранированные группы, каждая из которых состоит из вспомогательной жилы и расщепленной жилы заземления, скручиваются между собой.

Отличительной особенностью кабелей является выполнение изоляции жил из этиленпропиленовой резины с высокой электрической и термической стойкостью, устойчивой к озону . Наружная оболочка кабелей выполнена из резины, устойчивой к маслам, истиранию и разрывам. В кабеле марки КГРЭОТШ оплетка между слоями оболочки выполнена из высокопрочных, малорастяжимых нитей, что позволяет использовать кабели в условиях очень высокого напряжения изгиба. Наружный и внутренний слои оболочки имеют между собой шлицевое соединение.
