КШВГТ-10

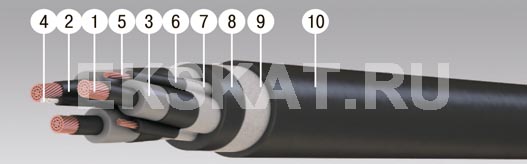

Элементы конструкции:

1. Токопроводящая жила, скрученная из медных проволок (класс 5);
2. Экран из электропроводящей резины типа РЭТ-3 на основе изопреновых и этиленпропиленовых каучуков;
3. Изоляция из резины типа РТЭПИ-1 на основе этиленпропиленовых каучуков;
4. Сердечник из синтетических нитей в оболочке из электропроводящей резины типа РЭ-2 на основе нитрильных каучуков;
5. Жила заземления, скрученная из медных проволок (класс 5);
6. Оболочка жилы заземления из электропроводящей резины типа РЭ-2 на основе нитрильных каучуков;
7. Разделительный слой из термоскреплённого полотна;
8. Внутренняя оболочка из электропроводящей резины типа РЭ-2 на основе нитрильных каучуков;
9. Разделительный слой из термоскреплённого полотна;
10. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения:

Кабель предназначен для стационарной и подвижной прокладки и присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 10 000 В частотой 50 Гц.  Кабели устойчивы к воздействию:

• Температуры +150°С в течение 1 минуты;
• Синусоидальной вибрации в диапазоне частот от 10 до 5000 Гц с амплитудой ускорения до 400 м/с2;
• Акустического шума в диапазоне частот от 50 до 1000 Гц при уровне звукового давления до 160 дБ;
• Механического удара одиночного действия с пиковым ударным ускорением до 10 000 м/с2 и длительностью действия 0,2 мс;
• Механического удара многократного действия с пиковым ударным ускорением до 1 500 м/с2 и длительностью действия 2-11 мс;
• Линейного ускорения 5 000 м/с2;
• Пониженного атмосферного давления до 53,3 кПа;
• Повышенного атмосферного давления до 304 кПа;
• Атмосферных осадков: конденсируемые (роса, иней);
• Соляного (морского) тумана;
• Плесневых грибов;
• Динамической и статической пыли;
• Специальных сред: амил - 0,005 мг/л, гептил - 0,0001 мг/л.

Не допускается осевое кручение кабеля. Срок службы кабелей при стационарной прокладке - не менее 15 лет, при подвижной прокладке - 7,5 лет.
