КГЭЖШ-Т |

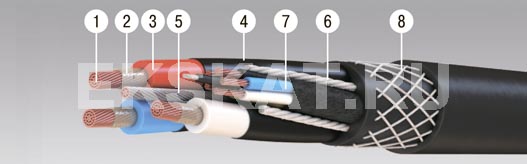

Элементы конструкции:
- Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
- Изоляция основных жил из резины типа РТИ-1 на основе натурального и бутадиенового каучука;
- Экран из электропроводящей резины типа РЭ-2 поверх изоляции основных жил;
- Жила заземления;
- Группа вспомогательных жил с обмоткой прорезиненной тканевой лентой;
- Упрочняющие жгуты из синтетических нитей;
- Двухслойная оболочка из резины типа РШН-1 на основе полихлоропрена, упрочнённая между слоями синтетическими нитями в виде оплётки.
Примечание: По желанию потребителя кабель может быть изготовлен в оболочке яркого цвета.
Область применения:
Кабели марки КГЭЖШ предназначены для присоединения угольных комбайнов, передвижных машин и механизмов при подземных горных работах к электрическим сетям на номинальное напряжение переменного тока до 1140 В частотой 50 Гц на основных жи-лах и до 220 В на вспомогательной жиле. Кабель КГЭЖТШ используется при повышен-ных токовых нагрузках.
Преимущественная область применения кабелей упрочнённых конструкций (упрочняющие жгуты в конструкции кабеля и упрочнённая наружная оболочка) - передвижные машины и механизмы, работающие на пластах крутого падения.
Кабели стойки к растягивающему усилию не более 19,6 Н на 1 мм2 суммарного сечения жил. Кабели стойки к воздействию масел и бензина. Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Не распространяют горение при одиночной прокладке.
Срок службы кабелей - не менее 1 года
Количество и сечение жил, шт х кв.мм |
Номинальный наружный диаметр, мм |
Масса кабеля, кг/км |
||
основных | вспомогательных | заземления | ||
3х10 | 1х6 | 5х2,5 | 38,0 | 2264 |
3х16 | 1х10 | 5х2,5 | 40,8 | 2704 |
3х25 | 1х10 | 5х2,5 | 47,5 | 3722 |
3х35 | 1х10 | 5х2,5 | 49,0 | 4138 |
3х50 | 1х10 | 5х2,5 | 51,8 | 4835 |
3х70 | 1х10 | 5х2,5 | 55,7 | 5701 |
3х10 | 1х6 | 5х4 | 38,0 | 2264 |
3х16 | 1х10 | 5х4 | 40,8 | 2704 |
3х25 | 1х10 | 5х4 | 47,5 | 3722 |
3х35 | 1х10 | 5х4 | 49,0 | 4138 |
3х50 | 1х10 | 5х4 | 51,8 | 4835 |
3х70 | 1х10 | 5х4 | 55,7 | 5701 |
3х95 | 1х10 | 5х4 | 57,0 | 5996 |
