КПГНУТ1 |

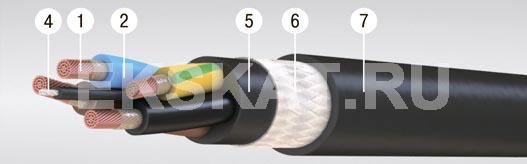

Элементы конструкции:
- Токопроводящая жила скрученная из медных проволок (класс 5);
- Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
- Изоляция токопроводящих жил из резины типа РТЭПИ-1 на основе этиленпропиленовых каучуков;
- Сердечник из полиэфирный нитей и резины типа РШТ-2;
- Внутренняя оболочка из резины типа РШН-1 на основе полихлоропрена;
- Оплетка из полиэфирных нитей;
- Наружная оболочка из резины типа РШН-1 на основе полихлоропрена.
Область применения:
Кабели повышенной гибкости марки КПГНУТ1 предназначены для присоединения передвижных механизмов к электрическим сетям с изолированной нейтралью на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В. Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом при температуре окружающей среды от минус 30°С до плюс 50°С. Кабели предназначены для эксплуатации в закрытых помещениях с естественной вентиляцией при отсутствии воздействия атмосферных осадков и солнечного излучения, а также в помещениях с повышенной влажностью воздуха (в том числе шахтах, подвалах, судовых и корабельных помещениях), в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке.
Кабели устойчивы к многократным изгибам на угол П/2 рад при растягивающем усилии 49Н, количество циклов изгибов: 10000. Кабели стойки к растягивающему усилию не более 30 Н на 1 кв.мм. суммарного сечения жил. Кабели стойки к воздействию масел и бензина. Кабели не распространяют горение при одиночной прокладке.
Срок службы кабелей не менее 2,5 года. Гарантийный срок эксплуатации 6 месяцев.
Количество и сечение жил, шт х кв.мм |
Масса кабеля, кг/км |
Номинальный наружный диаметр, мм |
3x25+1x25 | 2079 | 33,3 |
3x35+1x35 | 2627 | 38,3 |
3x50+1x50 | 3627 | 44 |
3x70+1x70 | 4833 | 50,1 |
