КШВЭПбШнг-LS-1,14

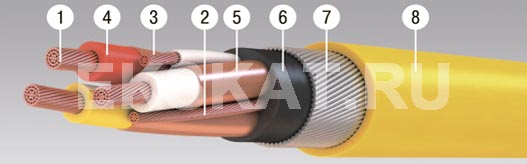

Элементы конструкции:

  1. Токопроводящая жила, скрученная из медных или медных проволок (класс 2);
  2. Жила заземления;
  3. Вспомогательная жила;
  4. Изоляция основных и вспомогательной жил из ПВХ пластиката пониженной пожароопасности с кислородным индексом не менее 30;
  5. Экраны основных токопроводящих жил из медной ленты;
  6. Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности с кислородным индексом не менее 28;
  7. Броня из стальных оцинкованных проволок;
  8. Наружная оболочка из ПВХ пластиката пониженной пожароопасности с кислородным индексом не менее 35.

Примечание: наличие вспомогательных жил и сечений заземляющих жил по согласованию с заказчиком.

Область применения:

Кабели марки КШВЭПбШНГ-LS предназначены для прокладки по вертикальным выработкам шахт в электрических сетях на номинальное переменное напряжение 1,14 кВ частотой 50 Гц на основных жилах и до 220 В на вспомогательных жилах.

Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.
Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана. Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей - не менее 8 лет.



Максимальная рабочая температура жилы, °С: 70
Гарантийный срок эксплуатации, месяц: 60
Испытательное переменное напряжение вспомогательных жил, кВ: 2,0
Испытательное переменное напряжение основных жил, кВ: 4,0
Максимальное напряжение трёхфазной сети, кВ: 1,4
Номинальное переменное напряжение вспомогательных жил, кВ: 0,22
Номинальное переменное напряжение основных жил, кВ: 1,14
Радиус изгиба кабелей, наружных диаметров: 7,5
Строительная длина, не менее м: 200

  Количество и сечение жил,
шт х кв.мм
  Номинальный наружный диаметр,
мм
Масса кабеля,
кг/км
основных вспомогательных заземления
3х6 1х6 1х6 28,7 1766
3х10 1х6 1х6 30,0 1976
3х16 1х6 1х6 33,3 2566
3х25 1х6 1х10 34,9 2968
3х35 1х6 1х16 37,4 3521
3х50 1х10 1х16 41,3 4357
3х70 1х10 1х16 46,3 5685
3х95 1х10 1х16 50,0 6775
3х120 1х10 1х16 53,6 7875
3х150 1х10 1х16 57,7 9152
3х185 1х10 1х16 61,3 11661
3х240 1х10 1х16 67,9 13047
