КГЭН-Т

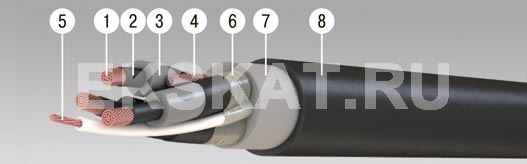

Элементы конструкции:

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
  2. Полупроводящие экраны из электропроводящей резины типа РЭМ-1;
  3. Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадиенового каучука;
  4. Жила заземления;
  5. Вспомогательная жила с изоляцией из резины типа РТИ -1 на основе натурального и бутадиенового каучука;
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
  8. Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении - РШ-1 озоностойкой, антисептированной).

Область применения:

Кабели предназначены для присоединения экскаваторов и других передвижных машин или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил - 6000 В, вспомогательной - 380 В.
Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю.

Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентрации 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми гриба-ми. Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей - не менее 3-х лет.

Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -30
Гарантийный срок эксплуатации, месяц: 12
Длительно допустимая температура нагрева жил, °C: 75
Наматывание на барабан радиусом кратному 10 наруж. диаметрам: 7000
Относительная влажность воздуха, %: 98
Растягивающее усилие кабелей на 1 кв.мм, не более, Н: 24,5
Сопротивление изоляции при температуре +20° С, МОм*км: 50
Строительная длина, не менее м: 200
Эл. сопротивление изоляции основных жил, не менее, МОм*км: 50
Эл.сопротивление экранов, не более МОм/км: 300

  Количество и сечение жил,
шт х кв.мм
  Номинальный наружный диаметр,
мм
Масса кабеля,
кг/км
основных  вспомогательных  заземления
3х25  1х10  44,4  2970
3х35  1х10  48,2  3534
3х50  1х16  51,9  4214
3х70  1х16  60,3  5620
3х95  1х25  63,5  6773
3х120  1х35  69,0  7951
3х25  1х10  1х6  44,4  3101
3х35  1х10  1х6  48,2  3750
3х50  1х16  1х10  51,9  4400
3х70  1х16  1х10  60,3  6212
3х95  1х25  1х10  63,5  7418
3х120  1х35  1х10  69,0  8763
