КУГРВШ |

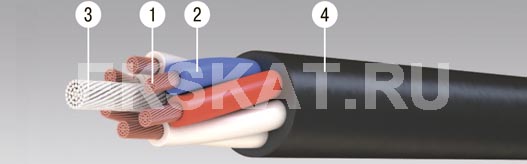

Элементы конструкции:
- Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
- Изоляция токопроводящих жил из ПВХ пластиката И40-13, 13А или И50-13;
- Сердечник из синтетических нитей;
- Оболочка кабеля из ПВХ пластиката О-50 или О-55.
Область применения:
Кабели марки КУГРВШ предназначены для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям на номинальное переменное напряжение до 380 В частоты 50Гц. Вид климатического исполнения - У и Т, категория размещения 5 по ГОСТ 15150 при температуре окружающей среды от -30 до +50°С. Кабели не распространяют горение при одиночной прокладке. Кабели устойчивы к изгибам.
Срок службы кабелей - не менее 1 года.
| Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| КУГРВШ; КУГРВШ-Т | ||
| 2х1,0 | 132 | 10,4 |
| 2х1,5 | 170 | 11,9 |
| 3х1,0 | 152 | 10,8 |
| 3х1,5 | 202 | 12,4 |
| 6х1,0 | 291 | 14,2 |
| 6х1,5 | 340 | 16,5 |
| 8х1,0 | 393 | 16,3 |
| 8х1,5 | 463 | 19,0 |
| 10х1,0 | 512 | 512 |
| 10х1,5 | 595 | 21,6 |
| 12х1,0 | 622 | 20,4 |
| 12х1,5 | 709 | 24,1 |
| 15х1,0 | 745 | 23,1 |
| 15х1,5 | 915 | 27,6 |
| 18х1,0 | 883 | 25,1 |
| 18х1,5 | 1140 | 29,9 |
| 24х1,0 | 1191 | 27,6 |
| 24х1,5 | 1400 | 32,7 |
| 30х1,0 | 1340 | 30,1 |
| 30х1,5 | 1589 | 35,9 |
| 36х1,0 | 1544 | 32,7 |
| 36х1,5 | 1905 | 39,1 |
