КГЭСУ |

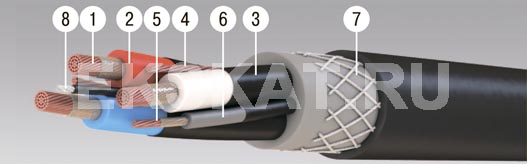

Элементы конструкции
1. Гибкая токопроводящая жила из медных (кабель марки КГЭСУ) или медных луженых (кабель марки КГЭСУЛ) проволок.
2. Изоляция основных жил из резины на основе натурального каучука в комбинации с бутадиеновым и другими синтетическими каучуками.
3. Экран из электропроводящей резины.
4. Жила заземления с обмоткой лентой из электропроводящего материала.
5. Вспомогательная токопроводящая жила.
6. Изоляция вспомогательной жилы из резины.
7. Двухслойная оболочка из маслостойкой резины, не распространяющей горение , упрочненная между слоями синтетическими нитями в виде оплетки.
8. Сердечник из синтетических нитей в резиновой оболочке.
Область применения
Кабель марки КГЭСУ предназначен для присоединения самоходных вагонов с электрическим приводом к электрическим сетям на номинальное напряжение до 1140 В переменного тока частотой 50 Гц на основных жилах и до 220 В на вспомогательной жиле (преимущественная область применения–для погрузочно-доставочных самоходных машин). Кабели предназначены для эксплуатации в умеренном (У) и тропическом (Т) климате.
Кабели стойки к воздействию смены температуры окружающей среды от -10° С до +55° С (для исполнения «Т») и от -30° С до +55° С (для исполнения «У»). Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Кабели не распространяют горение при одиночной прокладке.
Срок службы кабелей – не менее 1 года.
Количество и сечение жил, шт х кв.мм |
Номинальный наружный диаметр, мм |
Масса кабеля, кг/км |
||
основных | вспомогательных | заземления | ||
3х16 | 1х10 | 1х16 | 35,7 | 2240 |
3х19 | 1х10 | 1х19 | 35,7 | 2320 |
3х25 | 1х10 | 1х25 | 42,7 | 2790 |
