КШВЭБбШв-6 |

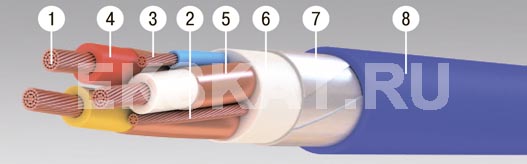

Элементы конструкции:
1. Токопроводящая жила, скрученная из медных проволок (класс 2).
2. Жила заземления.
3. Вспомогательная жила.
4. Изоляция основных и вспомогательной жил из ПВХ пластиката;
5. Экран основных токопроводящих жил из медной ленты.
6. Внутренняя оболочка из ПВХ пластиката;
7. Броня из двух стальных оцинкованных лент.
8. Наружная оболочка синего или голубого цвета для кабеля на напряжение 1140 В, желтого или оранжевого цвета для кабеля на напряжение 6000 В из ПВХ пластиката;
Примечание: наличие и сечение вспомогательной жилы и сечение заземляющей жилы по согласованию с заказчиком.
Область применения:
Кабели марки КШВЭБбШв предназначены для прокладки по горизонтальным и наклонным выработкам шахт в электрических сетях на номинальное переменное напряжение 6 кВ частотой 50 Гц на основных жилах и до 220 В на вспомогательных жилах.
Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.
Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана. Кабели не распространяют горение при одиночной прокладке.
Срок службы кабелей - не менее 8 лет.
Количество и сечение жил, шт х кв.мм |
Номинальный наружный диаметр, мм |
Масса кабеля, кг/км |
||
основных | вспомогательных | заземления | ||
3х6 | 1х6 | 1х6 | - | - |
3х10 | 1х6 | 1х6 | 30,8 | 1565 |
3х16 | 1х6 | 1х6 | 33,0 | 1848 |
3х25 | 1х6 | 1х10 | 36,2 | 2324 |
3х35 | 1х6 | 1х16 | 38,8 | 2787 |
3х50 | 1х10 | 1х16 | 42,2 | 3446 |
3х70 | 1х10 | 1х16 | 46,3 | 4257 |
3х95 | 1х10 | 1х16 | 49,9 | 5138 |
3х120 | 1х10 | 1х16 | 53,4 | 6025 |
3х150 | 1х10 | 1х16 | 57,4 | 7135 |
3х185 | 1х10 | 1х16 | 61,1 | 8317 |
3х240 | 1х10 | 1х16 | 67,7 | 10342 |
