КОГРЭШ

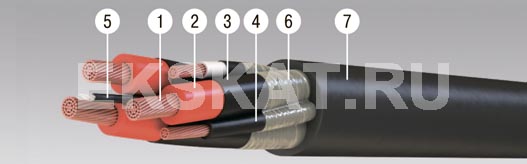

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных или медных луженых проволок (класс 5);
  2. Изоляция основных и вспомогательных токопроводящих жил из резины типа РТИ-2-ХЛ на основе натурального и бутадиенового каучука;
  3. Экраны основных и вспомогательных токопроводящих жил из электропроводящей резины типа РЭ-2;
  4. Жила заземления с изоляцией из резины типа РЭМ-1;
  5. Упрочняющий сердечник из полиэфирной нити и резины типа РЭМ-1;
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
  7. Оболочка из резины основе полихлоропрена.

Область применения:

Кабели марки КОГРЭШ предназначены для присоединения шахтного бурильного электроинструмента на номинальное переменное напряжение 660 В частоты 50 Гц с изолированной нейтралью. Кабели предназначены для эксплуатации в макроклиматических условиях с умеренным и тропическим климатом при температуре окружающей среды от минус 30°С до плюс 55°С. Кабели предназначены для эксплуатации в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах.

Кабели устойчивы к многократным изгибам на угол ±1П рад при растягивающем усилии 49Н, а также устойчивы к осевому кручению на угол ±2П рад на длине 1м и нагрузке 49Н; количество циклов изгибов и осевых крученей: для кабелей с сечением основных жил 1,5 кв.мм. - 35 000,  2,5 кв.мм. - 28 000,  4,0 кв.мм. и 6,0 кв.мм. - 22 000. Кабели стойки к растягивающему усилию не более 19,6 Н на 1 кв.мм. суммарного сечения жил. Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей - не менее 2 лет.

Максимальная рабочая температура жилы, °С: 70
Номинальное переменное напряжение частотой 50 Гц, кВ: 0,66
Гарантийный срок эксплуатации, месяц: 6
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Радиус изгиба кабелей, наружных диаметров: 3
Строительная длина, не менее м: 150
Эл. сопротивление изоляции основных жил, не менее, МОм*км: 50
Эл.сопротивление экранов, не более МОм/км: 1000

  Количество и сечение жил,
шт х кв.мм
  Номинальный наружный диаметр,
мм
Масса кабеля,
кг/км
основных вспомогательных заземления
3х1,5 1х1,5 1х1,5 16,9 364,7
3х2,5 1х1,5 1х1,5 17,7 444,7
3х4,0 1х2,5 1х2,5 18,9 565,8
3х6,0 1х2,5 1х2,5 21,6 710,1
