КГпЭ

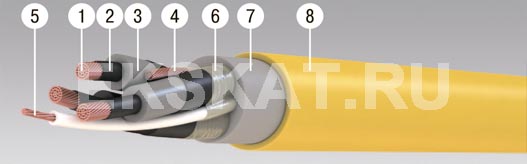

Элементы конструкции:

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
  2. Полупроводящие экраны из электропроводящей резины типа РЭ-2;
  3. Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадиенового каучука;
  4. Жила заземления;
  5. Вспомогательная жила с изоляцией из блоксополимера пропилена с этиленом;
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
  8. Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении - РШН-1).

Примечание:  Применение в качестве материала изоляции вспомогательной жилы блоксополимера пропилена с этиленом обеспечивает её высокую сохранность при многократных изгибах кабеля, что продлевает срок его эксплуатации. По желанию потребителя кабель может быть изготовлен в оболочке яркого цвета.

Область применения:

Кабели марки КГпЭ предназначены для присоединения экскаваторов и других передвижных машин или электроустановок к электрическим сетям на номинальное напряжение до 6 кВ переменного тока частотой 50 Гц на основных жилах и до 380 В на вспомогательной жиле.

Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю. Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентрации 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми грибами.

Срок службы кабелей - не менее 3 лет.

Максимальная рабочая температура жилы, °С: 70
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Гарантийный срок эксплуатации, месяц: 12
Испытательное переменное напряжение вспомогательных жил, кВ: 2,0
Испытательное переменное напряжение основных жил, кВ: 15,0
Номинальное переменное напряжение вспомогательных жил, кВ: 0,38
Номинальное переменное напряжение основных жил, кВ: 6,0
Радиус изгиба кабелей, наружных диаметров: 10
Строительная длина, не менее м: 200
Эл. сопротивление изоляции основных жил, не менее, МОм*км: 50
Эл.сопротивление экранов, не более МОм/км: 300

Количество и сечение жил,
шт х кв.мм
  Масса кабеля,
кг/км
Номинальный наружный диаметр,
мм
основных вспомогательных заземления
3х10 1х6 1х6 2318 41,2
3х16 1х6 1х6 2645 43,8
3х25 1х10 1х6 3180 46,4
3х35 1х10 1х6 3730 50,2
3х50 1х16 1х10 4502 53,9
3х70 1х16 1х10 5986 63,3
3х95 1х25 1х10 7287 66,5
3х120 1х35 1х10 8449 72,0
3х150 1х50 1х10 9795 77,6
