КОГРВЭШ |

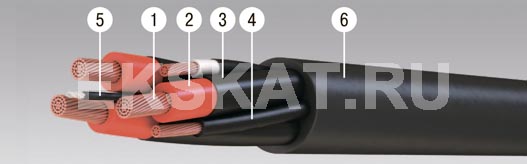

Элементы конструкции:
- Токопроводящая жила скрученная из медных или медных луженых проволок (класс 5);
- Изоляция основных жил из резины типа РТИ-2-ХЛ на основе натурального и бутадиенового каучука;
- Экраны основных и вспомогательных токопроводящих жил из электропроводящей резины типа РЭ-2;
- Жила заземления с изоляцией из резины типа РЭМ-1;
- Упрочняющий сердечник из полиэфирной нити и резины;
- Оболочка из ПВХ пластиката.
Область применения:
Кабели марки КОРГВЭШ предназначены для присоединения шахтного бурильного электроинструмента на номинальное переменное напряжение 660В частоты 50 Гц с изолированной нейтралью. Кабели предназначены для эксплуатации в макроклиматических условиях с умеренным и тропическим климатом при температуре окружающей среды от -30 до +55°С (для исполнения "У") и от -10 до +55°С (для исполнения "Т"). Кабели могут эксплуатироваться в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах.
Кабели стойки к многократным изгибам на угол ±п рад при растягивающем усилии 49 Н (5 кгс), а также устойчивы к осевому кручению на угол ±2п рад на длине 1 м и на-грузке 49 Н (5 кгс); количество циклов изгибов и осевых кручений: для кабелей с сечением основных жил 1,5 мм2 - 35 000; 2,5 мм2 - 28 000; 4,0 и 6,0 мм2 - 22 000. Кабели стойки к растягивающему усилию не более 49 Н (5 кгс) на 1 мм2 суммарного сечения жил, не распространяют горение при одиночной прокладке. Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Срок службы кабелей - не менее 2 лет.
Количество и сечение жил, шт х кв.мм |
Номинальный наружный диаметр, мм |
Масса кабеля, кг/км |
||
основных | вспомогательных | заземления | ||
3х1,5 | 1х1,5 | 1х1,5 | 16,9 | 364,7 |
3х2,5 | 1х1,5 | 1х1,5 | 17,7 | 444,7 |
3х4,0 | 1х2,5 | 1х2,5 | 18,9 | 565,8 |
3х6,0 | 1х2,5 | 1х2,5 | 21,6 | 710,1 |
