ПТЭ |

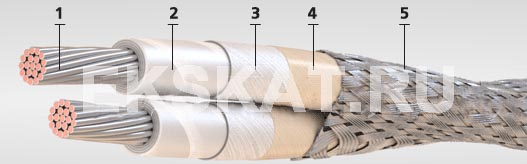

Элементы конструкции:
- Токопроводящая жила скрученная из медных посеребрённых проволок;
- Изоляция из фторопластовых плёнок;
- Изоляция из стеклянных нитей;
- Покрытие из кремнийорганического лака;
- Оплётка из медных лужёных оловом проволок.
Область применения:
Провода марки ПТЭ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Провода устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Провода стойки к воздействию пониженного атмосферного давления до 666 Па (5 мм рт.ст.) в течение 3-х часов при температуре +250°С или одноразового воздействия температуры +400°С в течение 15 минут без дальнейшего использования проводов. Провода стойки к воздействию минеральных масел, бензина, керосина и плесневых грибов. Провода не распространяют горение.
Срок службы проводов - 20 лет, 95%-ый ресурс - 1500 часов. Изгиб на угол ± 90° при радиусе изгиба не менее 5 D, составляет 150 циклов.
| Количество и сечение жил, шт х кв.мм |
Число и диаметр проволок в жиле, шт. х мм |
Масса провода, кг/км |
Максимальный наружный диаметр, мм |
Сопротивление проводника, не более, Ом/км |
| 2x0,20 | 7x0,20 | 15,6 | 3,30 | 89,08 |
| 2x0,35 | 7x0,26 | 20,5 | 3,63 | 52,71 |
| 2x0,50 | 7x0,30 | 22,9 | 3,96 | 39,59 |
