БПДОЭ |

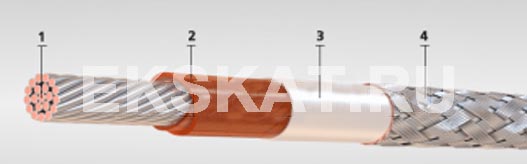

Элементы конструкции:
- Токопроводящая жила скрученная из медных посеребрённых проволок
- Изоляция в виде обмотки из полиимидно-фторопластовых плёнок
- Покрытие из лент фторопласта-4Д с последующей термообработкой
- Экран из медных луженых проволок
Область применения:
Провода предназначены для фиксированного монтажа бортовой электрической сети авиационной техники и работы при напряжении до 600 В переменного тока частоты до 2000 Гц (850 В постоянного тока) и температуре от минус 60 °С до плюс 250 °С. Климатическое исполнение - В.
| Число жил и номинальное сечение, кв.мм | Минимальный диаметр, мм | Максимальный диаметр, мм | Масса провода, кг/км |
| 1х0,14 (26 AWG) | 0,87 | 0,73 | 1,92 |
| 1х0,20 (24 AWG) | 0,98 | 0,82 | 2,60 |
| 1х0,35 | 1,13 | 0,97 | 3,83 |
| 1х0,37 (22 AWG) | 1,18 | 1,02 | 4,30 |
| 1х0,50 | 1,39 | 1,21 | 5,68 |
| 1х0,60 (20 AWG) | 1,49 | 1,31 | 6,83 |
| 1х0,75 | 1,65 | 1,45 | 8,76 |
| 1х0,95 (18 AWG) | 1,75 | 1,55 | 10,18 |
| 1х1,00 | 1,80 | 1,60 | 10,93 |
| 1х1,35 (18 AWG) | 2,01 | 1,79 | 14,20 |
| 1х1,5 | 2,11 | 1,89 | 16,00 |
| 1х1,8 (14 AWG) | 2,26 | 2,04 | 18,80 |
| 1х2,5 | 2,63 | 2,38 | 26,63 |
| 1х3,0 (12 AWG) | 2,77 | 2,51 | 29,90 |
| 1х4,0 | 3,43 | 3,13 | 39,44 |
