ПТЛЭ-200 |

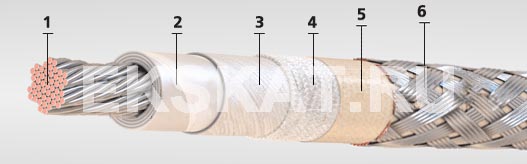

Элементы конструкции:
- Токопроводящая жила скрученная из медных лужёных оловом проволок;
- Изоляция из фторопластовых плёнок;
- Изоляция из стеклянных нитей;
- Оплётка из стеклянных нитей;
- Экран из медных лужёных оловом проволок;
- Покрытие из кремнийорганического лака.
Область применения:
Провода марки ПТЛЭ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Провода устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Провода стойки к воздействию пониженного атмосферного давления до 2 кПа (15 мм рт.ст.), плесневых грибов.
Срок службы проводов - 20 лет, 95%-ый ресурс - 5000 часов.
Сечение, кв.мм |
Число и диаметр проволок в жиле, шт. х мм |
Масса провода кг/км |
Наружный диаметр мм |
Сопротивление проводника, не более, Ом/км |
0,35 | 19x0,15 | 16,5 | 2,7 | 58,7 |
0,50 | 19x0,18 | 19,1 | 2,9 | 41,7 |
0,50 | 16x0,20 | 19,1 | 2,9 | 41,7 |
0,75 | 19x0,23 | 23,0 | 3,1 | 25,9 |
1,00 | 19x0,26 | 27,5 | 3,4 | 20,4 |
1,50 | 19x0,32 | 34,3 | 3,7 | 13,6 |
2,50 | 19x0,42 | 55,6 | 4,5 | 8,20 |
4,00 | 7x7x0,32 | 72,7 | 5,3 | 4,99 |
6,00 | 7x7x0,39 | 96,7 | 6,1 | 3,35 |
10,0 | 7x7x0,52 | 171,0 | 7,9 | 2,04 |
16,0 | 12x7x0,49 | 234,0 | 9,4 | 1,24 |
25,0 | 19x7x0,49 | 338,0 | 10,7 | 0,792 |
35,0 | 27x7x0,49 | 507,0 | 12,8 | 0,558 |
50,0 | 37x7x0,49 | 649,0 | 14,7 | 0,401 |
70,0 | 37x7x0,58 | 861,0 | 16,8 | 0,286 |
