КТФЭ |

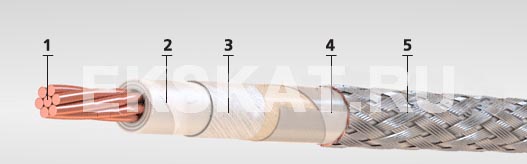

Элементы конструкции:
- Токопроводящая жила скрученная из медных проволок;
- Изоляция из фторопластовых пленок;
- Оплетка из стеклонитей, пропитанная кремнийорганическим лаком;
- Обмотка из фторопластовых плёнок;
- Экран из медных луженых проволок.
Область применения:
Кабели стойки к воздействию вибрационных нагрузок частоты от 1 до 5000 Гц с ускорением до 392 м/с2, многократных ударов с ускорением до 1471 м/с2, одиночных ударов с ускорением до 9810 м/с2, линейных нагрузок с ускорением до 4905 м/с2, акустических шумов частотой от 50 до 10000 Гц при уровне звукового давления до 160 дБ. Кабели не распространяют горение. При нагреве кабелей свыше 250°С, а также сжигании отходов кабелей выделяются токсичные газы. Минимальная наработка кабелей: 14000 часов при температуре 175°С, 1000 часов при температуре 250°С. Минимальный срок сохраняемости кабелей - 15 лет.
Минимальный срок службы - 15 лет.
| Количество и сечение жил, шт х кв.мм |
Число и диаметр проволок в жиле, шт х мм. |
Масса кабеля, кг/км |
Наружный диаметр не более, мм |
Сопротивление проводника при 20°C, не более Ом/км |
| 1х1,0 | 7х0,42 | 29,9 | 4,5 | 21,8 |
| 3х1,0 | 7х0,42 | 116,0 | 8,5 | 21,8 |
| 5х1,0 | 7х0,42 | 177,0 | 10,5 | 21,8 |
| 7х1,0 | 7х0,42 | 217,0 | 11,5 | 21,8 |
| 12х1,0 | 7х0,42 | 346,0 | 15,5 | 21,8 |
| 1х1,5 | 7х0,52 | 36,2 | 4,5 | 14,0 |
| 3х1,5 | 7х0,52 | 137,0 | 9,5 | 14,0 |
| 5х1,5 | 7х0,52 | 211,0 | 11,5 | 14,0 |
| 7х1,5 | 7х0,52 | 260,0 | 12,5 | 14,0 |
| 12х1,5 | 7х0,52 | 428,0 | 17,5 | 14,0 |
