БИФ-Н

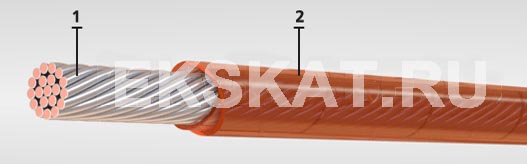

Элементы конструкции
  1. Скрученная из медных никелированных проволок
  2. Изоляция из полиимидно-фторопластовых плёнок



Область применения:

Провода марки БИФ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники.

Провода устойчивы к истиранию и выдерживают не менее 10000 двойных ходов иглы с прижимающим иглу усилием 5,9 Н, а также к вибрационным, ударным и линейным нагрузкам и к акустическим  шумам. Разрывное усилие жил из сплава БрХЦрК в 1,8 раз выше, чем у жил из медных посеребрённых проволок. Изоляция провода устойчива к продавливанию с усилием не менее 49 Н при радиусе закругления давящего устройства 0,6 мм. Провода стойки к воздействию повышенного атмосферного давления до 295 кПа (3 кгс/кв.см.), соляного тумана, атмосферных конденсированных осадков (инея, росы), масел и плесневых грибов.
Провода не распространяют горение.

Срок службы проводов - 15 лет,  95%-ый ресурс - 35000 часов.

При радиусе изгиба не менее 5 D, изгиб на угол ± 90° будет равен 100 циклам.

Температура окружающей среды, верхний предел, °C: +200
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 2200
Рабочее переменное напряжение частотой 6 кГц, до 0,67 кПа, В: 250
Рабочее переменное напряжение частотой 6 кГц, до 60 кПа, В: 600
Рабочее постоянное напряжение, при давлении до 0.67 кПа, В: 350
Рабочее постоянное напряжение, при давлении до 60 кПа, В: 750
Строительная длина, не менее м: 30
Электрическое сопротивление изоляции, не менее МОм*км: 100000

Сечение,
кв.мм
Число и диаметр
проволок в жиле,
шт. х мм
Масса кабеля
кг/км
Наружный диаметр
мм
Сопротивление проводника,
не более, Ом/км
0,20  7x0,20  3,9  1,35  100,00
0,20 бр  7x0,20  3,9  1,35  118,00
0,35  19x0,15  5,2  1,50  66,40
0,35 бр  19x0,15  5,2  1,50  77,40
0,50  19x0,18  6,8  1,65  45,50
0,50 бр  19x0,18  6,8  1,65  53,80
0,75  19x0,23  10,1  1,90  27,60
1,00  19x0,26  12,4  2,05  21,90
1,50  19x0,32  17,7  2,35  14,40
2,50  19x0,42  28,8  2,85  8,30
