КМТФЛЭ |

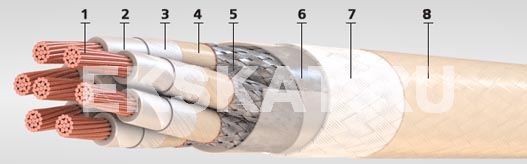

Элементы конструкции
- Токопроводящая жила скрученная из медных проволок;
- Изоляция из фторопластовых плёнок;
- Изоляция из полиэфирных нитей;
- Покрытие из кремнийорганического лака;
- Экран из медных лужёных проволок: "э";
- Обмотка из фторопластовых плёнок;
- Оплётка из полиэфирных нитей;
- Покрытие из кремнийорганического лака.
Область применения:
Кабели марки КМТФЛЭ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Кабели устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Кабели стойки к воздействию пониженного атмосферного давления до 666 Па (5 мм рт.ст.) и повышенного атмосферного давления до 295 кПа (3 кгс/кв.см.), соляного (морского) тумана, атмосферных конденсируемых осадков и плесневых грибов. Срок службы кабелей - 20 лет, 95%-ый ресурс - 15000 часов.
| Количество и сечение жил, шт х кв.мм |
Число и диаметр проволок в жиле, шт. х мм |
Масса кабеля кг/км |
Наружный диаметр мм |
Сопротивление проводника, не более, Ом/км |
| 7эx0,20 | 19x0,12 | 62,6 | 6,27 | 95,19 |
| 10эx0,20 | 19x0,12 | 87,5 | 8,25 | 95,19 |
| 19эx0,20 | 19x0,12 | 159,5 | 10,01 | 95,19 |
| 24эx0,20 | 19x0,12 | 202,4 | 11,09 | 95,19 |
| 30эx0,20 | 19x0,12 | 249,2 | 12,76 | 95,19 |
| 44эx0,20 | 19x0,12 | 363,2 | 15,84 | 95,19 |
| 50эx0,20 | 19x0,12 | 410,0 | 16,50 | 95,19 |
| 3x0,35+9эx0,20 | 19x0,15+19x0,12 | 93,7 | 7,92 | 60,93+95,19 |
| 7x0,35+11эx0,20 | 19x0,15+19x0,12 | 130,7 | 9,13 | 60,93+95,19 |
| 10x0,35+14эx0,20 | 19x0,15+19x0,12 | 169,6 | 10,63 | 60,93+95,19 |
| 13x0,35+22эx0,20 | 19x0,15+19x0,12 | 250,4 | 12,87 | 60,93+95,19 |
| 19x0,35+33эx0,20 | 19x0,15+19x0,12 | 369,9 | 15,73 | 60,93+95,19 |
