БПДО

Описание
Характеристики
Вес, диаметры

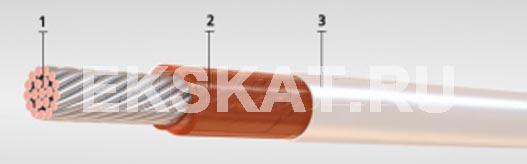

Элементы конструкции:

Токопроводящая жила скрученная из медных посеребрённых проволок
Изоляция в виде обмотки из полиимидно-фторопластовых плёнок
Покрытие лент фторопласта-4Д с последующей термообработкой

Область применения:

Провода предназначены для фиксированного монтажа бортовой электрической сети авиационной техники и работы при напряжении до 600 В переменного тока частоты до 2000 Гц (850 В постоянного тока) и температуре от минус 60 °С до плюс 250 °С. Климатическое исполнение - В.

Максимальная рабочая температура жилы, °С:	220
Температура окружающей среды, верхний предел, °C:	+220
Температура окружающей среды, нижний предел, °C:	-60
Влажность воздуха при 35° C, %:	98
Импульсное напряжение, В:	700
Испытательное переменное напряжение частотой 50 Гц, кВ:	1,5
Рабочее переменное напряжение частотой 10 кГц, В:	250
Рабочее постоянное напряжение, В:	350
Строительная длина, не менее м:	15
Электрическое сопротивление изоляции, не менее МОм*км:	100000

Число жил и номинальное сечение, кв.мм	Минимальный диаметр, мм	Максимальный диаметр, мм	Масса провода, кг/км
1х0,14 (26 AWG)	0,87	0,73	1,92
1х0,20 (24 AWG)	0,98	0,82	2,60
1х0,35	1,13	0,97	3,83
1х0,37 (22 AWG)	1,18	1,02	4,30
1х0,50	1,39	1,21	5,68
1х0,60 (20 AWG)	1,49	1,31	6,83
1х0,75	1,65	1,45	8,76
1х0,95 (18 AWG)	1,75	1,55	10,18
1х1,00	1,80	1,60	10,93
1х1,35 (18 AWG)	2,01	1,79	14,20
1х1,5	2,11	1,89	16,00
1х1,8 (14 AWG)	2,26	2,04	18,80
1х2,5	2,63	2,38	26,63
1х3,0 (12 AWG)	2,77	2,51	29,90
1х4,0	3,43	3,13	39,44
2х0,14 (26 AWG)		1,75	3,97
2х0,20 (24 AWG)		1,96	5,38
2х0,35		2,26	7,92
2х0,37 (22 AWG)		2,37	8,88
2х0,50		2,78	11,75
2х0,60 (20 AWG)		2,98	14,13
2х0,75		3,30	18,11
2х0,95 (18 AWG)		3,50	21,04
2х1,00		3,60	22,60
2х1,35 (18 AWG)		4,02	29,37
2х1,5		4,22	33,09
2х1,8 (14 AWG)		4,53	38,87
2х2,5		5,26	55,07
3х0,14 (26 AWG)		1,88	5,95
3х0,20 (24 AWG)		2,10	8,08
3х0,35		2,43	11,89
3х0,37 (22 AWG)		2,54	13,33
3х0,50		2,99	17,62
3х0,60 (20 AWG)		3,21	21,19
3х0,75		3,54	27,16
3х0,95 (18 AWG)		3,76	31,56
3х1,00		3,87	33,89
3х1,35 (18 AWG)		4,32	44,05
3х1,5		4,54	49,63
3х1,8 (14 AWG)		4,87	58,31
3х2,5		5,64	82,61
4х0,14 (26 AWG)		2,11	7,94
4х0,20 (24 AWG)		2,35	10,77
4х0,35		2,73	15,85
4х0,37 (22 AWG)		2,85	17,77
4х0,50		3,35	23,50
4х0,60 (20 AWG)		3,60	28,25
4х0,75		3,97	36,21
4х0,95 (18 AWG)		4,22	42,09
4х1,00		4,34	45,19
4х1,35 (18 AWG)		4,84	58,73
4х1,5		5,09	66,18
4х1,8 (14 AWG)		5,46	77,75
4х2,5		6,33	110,14
