КСФС

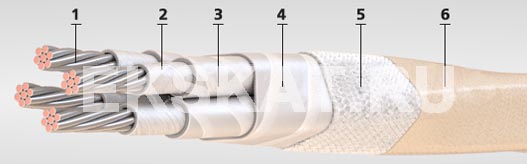

Элементы конструкции:
  1. Токопроводящая жила скрученная из медных посеребренных проволок;
  2. Изоляция из стеклянных нитей и пленок фторопласта;
  3. Экран по изоляции жилы (в кабелях с частью экранированных жил) из медных луженых проволок. (в обозначение кабеля, имеющего часть экранированных жил, после указания их числа жил введено обозначение "э");
  4. Обмотка из фторопластовых пленок;
  5. Оболочка из стеклонитей в виде оплетки;
  6. Покрытие из кремнийорганического лака.

Область применения:

Кабели марки КСФС предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 380 В частотой 5 кГц и постоянное напряжение 550 В.

Кабели устойчивы к истиранию и выдерживают 100 двойных ходов иглы. Кабели выдерживают не менее 150 циклов изгибов на угол ±90°С*. Кабели стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 400 м/с2, механическому удару одиночного действия с пиковым ударным ускорением до 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическим ударам многократного действия с пиковым ударным ускорением до 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения до 5000 м/с2 и акустическим шумам в диапазоне частот 50-10000 Гц при уровне звукового давления до 170 дБ. Кабели устойчивы к воздействию пониженного атмосферного давления до 666 Па при температуре до 250°С в течение 3 часов или одноразовое воздействие температуры 400°С в течение 3 часов, или одноразовое воздействие температуры 450°С в течение 15 минут без дальнейшего использования кабелей. Кабели стойки к воздействию статической и динамической пыли (песка), соляного (морского) тумана, минерального масла, бензина, плесневых грибов. Кабели не распространяют горение. При нагреве кабелей свыше 250°С, а также сжигании отходов кабелей выделяются токсичные газы.

Минимальная наработка кабелей - 1000 часов. Минимальный срок сохраняемости кабелей - 20 лет. Минимальный срок службы - 20 лет.

* в нормальных климатических условиях и радиусе изгиба, равном 5 наружным диаметрам кабеля.

Максимальная рабочая температура жилы, °С: 250
Температура окружающей среды, верхний предел, °C: +250
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Импульсное напряжение, В: 900
Испытательное переменное напряжение частотой 50 Гц, кВ: 1,75
Рабочее переменное напряжение частотой 5 кГц, В: 380
Рабочее постоянное напряжение, В: 550
Строительная длина, не менее м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 100000

Количество и сечение
жил, шт. х кв.мм
Число и диаметр
проволок в жиле,
шт х мм.
Масса кабеля,
кг/км
Наружный диаметр
не более, мм
Сопротивление
проводника при 20°C,
не более Ом/км
4х0,20  7х0,20  23,4  3,7  89,08
7х0,20  7х0,20  38,2  4,5  89,08
10х0,20  7х0,20  53,5  5,8  89,08
12х0,20  7х0,20  63,4  6,1  89,08
14х0,20  7х0,20  73,0  6,4  89,08
19х0,20  7х0,20  96,4  7,2  89,08
27х0,20  7х0,20  134,0  8,7  89,08
30х0,20  7х0,20  149,0  9,0  89,08
37х0,20  7х0,20  183,0  9,8  89,08
44х0,20  7х0,20  215,0  11,1  89,08
52х0,20  7х0,20  251,0  11,7  89,08
4х0,35  19х0,15  33,0  4,1  60,93
7х0,35  19х0,15  53,0  5,0  60,93
10х0,35  19х0,15  74,8  6,5  60,93
19х0,35  19х0,15  132,0  8,0  60,93
24х0,35  19х0,15  165,0  9,4  60,93
32х0,35  19х0,15  215,0  10,5  60,93
41х0,35  19х0,15  274,0  12,4  60,93
50х0,35  19х0,15  330,0  12,8  60,93
4х0,50  19х0,18  41,3  4,5  40,52
7х0,50  19х0,18  67,1  5,6  40,52
10х0,50  19х0,18  93,4  7,1  40,52
19х0,50  19х0,18  167,0  8,7  40,52
24х0,50  19х0,18  210,0  10,3  40,52
32х0,50  19х0,18  275,0  11,5  40,52
41х0,50  19х0,18  352,0  13,6  40,52
50х0,50  19х0,18  423,0  14,2  40,52
4х0,75  19х0,23  56,3  5,2  24,81
7х0,75  19х0,23  92,4  6,3  24,81
10х0,75  19х0,23  131,0  8,1  24,81
19х0,75  19х0,23  236,0  10,0  24,81
24х0,75  19х0,23  297,0  11,9  24,81
32х0,75  19х0,23  390,0  13,1  24,81
41х0,75  19х0,23  497,0  15,6  24,81
50х0,75  19х0,23  601,0  16,4  24,81
4х1,00  19х0,26  65,6  5,5  19,41
7х1,00  19х0,26  111,0  6,7  19,41
10х1,00  19х0,26  155,0  8,7  19,41
19х1,00  19х0,26  285,0  10,7  19,41
24х1,00  19х0,26  355,0  12,8  19,41
32х1,00  19х0,26  468,0  14,2  19,41
41х1,00  19х0,26  598,0  16,8  19,41
50х1,00  19х0,26  723,0  17,6  19,41
4х1,50  19х0,32  91,2  6,2  12,57
7х1,50  19х0,32  151,0  7,6  12,57
10х1,50  19х0,32  217,0  9,9  12,57
19х1,50  19х0,32  395,0  12,2  12,57
24х1,50  19х0,32  496,0  14,6  12,57
32х1,50  19х0,32  653,0  16,2  12,57
41х1,50  19х0,32  835,0  19,2  12,57
50х1,50  19х0,32  1011,0  20,2  12,57
7х0,35+8х1,50  19х0,15+19х0,32  220,0  9,9  60,93+12,57
4эх0,35 + 12х0,35    134,0  8,5  60,93
18х0,35 + 7х1,50  19х0,15+19х0,32  277,0  11,2  60,93+12,57
7эх0,35+35х0,35    317,0  12,7  60,93
14эх0,35+7эх0,75+25х0,35  19х0,15+19х0,23+19х0,15  460,0  14,9  60,93+24,81+60,93
40х0,35+7х1,5  19х0,15+19х0,32  402,0  13,6  60,93+12,57
