КМТФЛ |

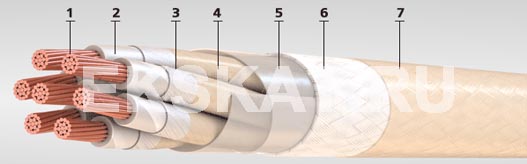

Элементы конструкции
- Токопроводящая жила скрученная из медных проволок;
- Изоляция из фторопластовых плёнок;
- Изоляция из полиэфирных нитей;
- Покрытие из кремнийорганического лака;
- Обмотка из фторопластовых плёнок;
- Оплётка из полиэфирных нитей;
- Покрытие из кремнийорганического лака.
Область применения:
Кабели марки КМТФЛ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Кабели устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Кабели стойки к воздействию пониженного атмосферного давления до 666 Па (5 мм рт.ст.) и повышенного атмосферного давления до 295 кПа (3 кгс/кв.см.), соляного (морского) тумана, атмосферных конденсируемых осадков и плесневых грибов.
Технические параметры:
Срок службы кабелей - 20 лет,
95%-ый ресурс - 15000 часов,
Изгиб на угол ± 90° при радиусе изгиба не менее 5 D, составляет 500 циклов.
| Количество и сечение жил, шт. х кв.мм |
Число и диаметр проволок в жиле, шт. х м |
Наружный диаметр, не более, мм |
Масса кабеля, кг/км |
Сопротивление проводника, не более, Ом/км |
| 7x0,20 | 19x0,12 | 4,40 | 28,4 | 95,19 |
| 10x0,20 | 19x0,12 | 5,94 | 42,4 | 95,19 |
| 19x0,20 | 19x0,12 | 7,26 | 75,2 | 95,19 |
| 25x0,20 | 19x0,12 | 8,69 | 97,8 | 95,19 |
| 32x0,20 | 19x0,12 | 9,35 | 123,3 | 95,19 |
| 45x0,20 | 19x0,12 | 11,22 | 169,4 | 95,19 |
| 50x0,20 | 19x0,12 | 11,55 | 187,8 | 95,19 |
