КТЭС

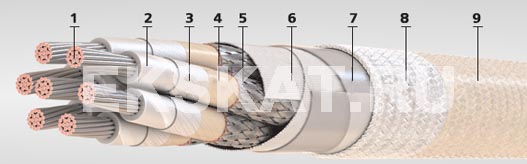

Элементы конструкции:
  1. Токопроводящая жила скрученная из медных посеребренных проволок,
  2. Изоляция из фторопластовых плёнок,
  3. Изоляция из стеклянных нитей,
  4. Покрытие из кремнийорганического лака,
  5. Экран из медных лужёных оловом проволок: экранированные пары,
  6. Обмотка из стеклянных лент,
  7. Обмотка из фторопластовых плёнок,
  8. Оплётка из стеклянных нитей
  9. Покрытие из кремнийорганического лака.

Область применения:

Кабели КТЭС предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Кабели устойчивы к истиранию и выдерживают не менее 50 двойных ходов иглы, а также к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Кабели стойки к воздействию пониженного атмосферного давления до 666 Па (5 мм рт.ст.) в течение 3-х часов при температуре +250°С или одноразового воздействия температуры +400°С в течение 15 минут без дальнейшего использования кабелей. Кабели стойки к воздействию соляного тумана, минеральных масел, бензина, керосина и плесневых грибов. Кабели не распространяют горение.

Срок службы кабелей - 20 лет, 95%-ый - ресурс - 1500 часов. Изгиб на угол ± 90° при радиусе изгиба не менее 5 D, составляет 150 циклов.

Температура окружающей среды, верхний предел, °C: +250
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 1500
Рабочее переменное напряжение частотой 5 кГц, В: 250
Рабочее постоянное напряжение, В: 250
Строительная длина, не менее м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 100000

Количество и
сечение жил,
шт х кв.мм
Число и диаметр
проволок в жиле,
шт. х мм
Масса кабеля,
кг/км
Максимальный наружный
диаметр, мм
Сопротивление проводника,
не более, Ом/км
3x2x0,20  7x0,20  68,1  8,25  89,08
4x2x0,20  7x0,20  86,2  9,13  89,08
7x2x0,20  7x0,20  139,9  11,00  89,08
3x2x0,35  7x0,26  85,3  9,13  52,71
4x2x0,35  7x0,26  108,8  10,01  52,71
7x2x0,35  7x0,26  178,3  12,21  52,71
3x2x0,50  7x0,30  93,5  9,68  39,59
4x2x0,50  7x0,30  120,3  10,67  39,59
7x2x0,50  7x0,30  195,8  12,98  39,59
