БСФО |

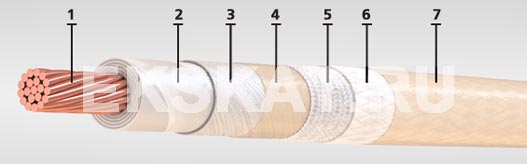

Элементы конструкции
- Токопроводящая жила скрученная из медных проволок
- Изоляция из фторопластовых плёнок
- Изоляция из стеклянных нитей
- Покрытие из кремнийорганического лака
- Оплётка из стеклянных нитей
- Оплётка из хлопчатобумажной пряжи
- Покрытие из кремнийорганического лака
Область применения:
Провода марки БСФО предназначены для ремонтных целей бортовой электрической сети авиационной техники.
А также для эксплуатации в условиях одноразовых, до 3-х часов, местных перегревов жилы до 350°С. Провода марки БСФО стойки к воздействию пониженного атмосферного давления до 2000 Па.
Срок хранения проводов - 12 лет.
| Сечение, кв.мм |
Число и диаметр проволок в жиле, шт. х мм |
Масса кабеля кг/км |
Наружный диаметр мм |
Сопротивление проводника, не более, Ом/км |
| 0,50 | 16x0,20 | 12,8 | 3,5 | 39,0 |
| 0,75 | 19x0,23 | 16,2 | 3,8 | 25,2 |
| 1,00 | 19x0,26 | 19,4 | 4,1 | 19,8 |
| 1,50 | 19x0,32 | 25,4 | 4,4 | 13,2 |
| 2,50 | 19x0,42 | 38,6 | 5,0 | 8,05 |
| 4,00 | 7x7x0,32 | 54,6 | 6,1 | 4,89 |
| 6,00 | 7x7x0,39 | 79,0 | 6,9 | 3,28 |
| 10,0 | 7x7x0,52 | 134,1 | 9,2 | 2,00 |
| 16,0 | 12x7x0,49 | 193,6 | 11,0 | 1,21 |
| 25,0 | 19x7x049 | 287,1 | 12,7 | 0,776 |
| 35,0 | 27x7x0,49 | 397,8 | 14,8 | 0,547 |
| 50,0 | 37x7x0,49 | 553,9 | 17,3 | 0,393 |
| 70,0 | 37x7x0,58 | 750,7 | 19,7 | 0,281 |
| 95,0 | 37x7x0,68 | 1007,2 | 22,4 | 0,203 |
