ПТЛЭ-250 |

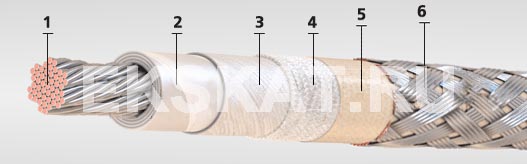

Элементы конструкции:
- Токопроводящая жила, скрученная из медных посеребрённых проволок,
- Изоляция из фторопластовых плёнок;
- Изоляция из стеклянных нитей;
- Оплётка из стеклянных нитей;
- Экран из медных лужёных оловом проволок,
- Покрытие из кремнийорганического лака.
Область применения:
Провода марки ПТЛЭ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Провода устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Провода стойки к воздействию пониженного атмосферного давления до 2 кПа (15 мм рт.ст.), соляного тумана и плесневых грибов.
Срок службы проводов - 20 лет, 95%-ый ресурс - 1500 часов.
| Сечение, кв.мм |
Число и диаметр проволок в жиле, шт. х мм |
Масса провода кг/км |
Наружный диаметр мм |
Сопротивление проводника, не более, Ом/км |
| 0,35 | 19x0,15 | 15,7 | 2,7 | 58,7 |
| 0,35 | 7x0,26 | 16,0 | 2,7 | 58,7 |
| 0,50 | 19x0,18 | 18,0 | 2,9 | 41,7 |
| 0,50 | 16x0,20 | 18,2 | 2,9 | 41,7 |
| 0,50 | 7x0,30 | 18,2 | 2,9 | 41,7 |
| 0,75 | 19x0,23 | 22,2 | 3,1 | 25,9 |
| 0,75 | 7x0,37 | 21,9 | 3,1 | 25,9 |
| 1,00 | 19x0,26 | 26,7 | 3,4 | 20,4 |
| 1,50 | 19x0,32 | 33,9 | 3,7 | 13,6 |
| 2,50 | 19x0,42 | 52,7 | 4,5 | 8,20 |
| 4,00 | 7x7x0,32 | 72,7 | 5,3 | 4,99 |
| 6,00 | 7x7x0,39 | 95,4 | 6,1 | 3,35 |
| 10,0 | 7x7x0,52 | 164,6 | 7,9 | 2,04 |
| 16,0 | 12x7x0,49 | 230,8 | 9,4 | 1,24 |
| 25,0 | 19x7x0,49 | 330,2 | 10,7 | 0,792 |
| 35,0 | 27x7x0,49 | 483,5 | 12,8 | 0,558 |
| 50,0 | 37x7x0,49 | 626,9 | 14,7 | 0,401 |
| 70,0 | 37x7x0,58 | 846,7 | 16,8 | 0,286 |
