КЭТС

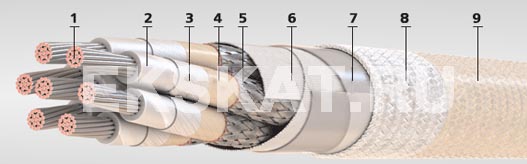

Элементы конструкции:
  1. Токопроводящая жила скрученная из медных посеребренных проволок,
  2. Изоляция из фторопластовых плёнок,
  3. Изоляция из стеклянных нитей,
  4. Покрытие из кремнийорганического лака,
  5. Экран из медных лужёных оловом проволок: экранированные жилы,
  6. Обмотка из стеклянных лент,
  7. Обмотка из фторопластовых плёнок,
  8. Оплётка из стеклянных нитей
  9. Покрытие из кремнийорганического лака.

Область применения:

Кабели КЭТС предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Кабели устойчивы к истиранию и выдерживают не менее 50 двойных ходов иглы, а также к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Кабели стойки к воздействию пониженного атмосферного давления до 666 Па (5 мм рт.ст.) в течение 3-х часов при температуре +250°С или одноразового воздействия температуры +400°С в течение 15 минут без дальнейшего использования кабелей. Кабели стойки к воздействию соляного тумана, минеральных масел, бензина, керосина и плесневых грибов. Кабели не распространяют горение.

Срок службы кабелей - 20 лет, 95%-ый - ресурс - 1500 часов. Изгиб на угол ± 90° при радиусе изгиба не менее 5 D, составляет 150 циклов.

Температура окружающей среды, верхний предел, °C: +250
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 1500
Рабочее переменное напряжение частотой 5 кГц, В: 250
Рабочее постоянное напряжение, В: 250
Строительная длина, не менее м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 100000

Количество и
сечение жил,
шт х кв.мм
Число и диаметр
проволок в жиле,
шт. х мм
Масса кабеля,
кг/км
Максимальный наружный
диаметр, мм
Сопротивление проводника,
не более, Ом/км
4x0,20  7x0,20  46,6  5,83  89,08
7x0,20  7x0,20  73,6  6,93  89,08
10x0,20  7x0,20  105,2  9,02  89,08
12x0,20  7x0,20  122,3  9,24  89,08
14x0,20  7x0,20  140,0  9,79  89,08
19x0,20  7x0,20  184,3  10,89  89,08
27x0,20  7x0,20  258,3  13,20  89,08
30x0,20  7x0,20  284,6  13,64  89,08
37x0,20  7x0,20  345,3  14,74  89,08
44x0,20  7x0,20  410,9  16,72  89,08
52x0,20  7x0,20  478,9  17,60  89,08
4x0,35  7x0,26  56,6  6,27  52,71
7x0,35  7x0,26  91,2  7,48  52,71
10x0,35  7x0,26  129,9  9,68  52,71
12x0,35  7x0,26  151,1  10,01  52,71
14x0,35  7x0,26  174,0  10,56  52,71
19x0,35  7x0,26  230,7  11,77  52,71
27x0,35  7x0,26  323,3  14,30  52,71
30x0,35  7x0,26  356,4  14,85  52,71
37x0,35  7x0,26  433,6  16,17  52,71
44x0,35  7x0,26  516,5  18,37  52,71
52x0,35  7x0,26  603,2  19,25  52,71
4x0,50  7x0,30  67,3  6,60  39,59
7x0,50  7x0,30  109,7  7,92  39,59
10x0,50  7x0,30  156,6  9,90  39,59
12x0,50  7x0,30  183,5  10,56  39,59
14x0,50  7x0,30  212,0  11,11  39,59
19x0,50  7x0,30  280,8  12,43  39,59
27x0,50  7x0,30  395,0  15,18  39,59
30x0,50  7x0,30  435,7  15,73  39,59
37x0,50  7x0,30  532,2  17,05  39,59
44x0,50  7x0,30  632,4  19,36  39,59
52x0,50  7x0,30  740,4  20,35  39,59
