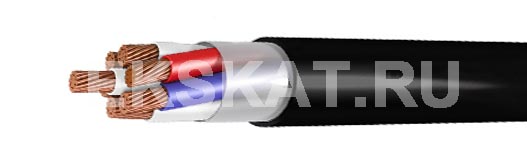

КГВВнг |
- Токопроводящая жила – медные мягкие проволоки. Класс гибкости 4 (в соответствии с ГОСТ 22483-77)
- Изоляция – ПВХ пластикат.
- Наружная оболочка – ПВХ пластикат пониженной горючести.
Область применения:
Кабели гибкие, предназначены для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока частотой до 60Гц или постоянном напряжении до 1000В, применяемые при нестационарной прокладке. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей, при выводе их эксплуатации, не предъявляется.
|
Число жил и номинальное сечение токопроводящих жил, мм2 |
Расчетный наружный диаметр кабеля, мм |
Расчетная масса 1 км кабеля, кг |
|
КГВВнг (А)-LS - 0.66 кВ |
||
|
1x1.5мк |
5.6 |
52 |
|
1x2.5мк |
6.1 |
65 |
|
1x4мк |
6.8 |
88 |
|
1x6мк |
7.3 |
110 |
|
1x10мк |
8.7 |
170 |
|
1x16мк |
10.2 |
242 |
|
1x25мк |
11.8 |
343 |
|
1x35мк |
13.1 |
451 |
|
1x50мк |
14.9 |
607 |
|
2х0.75мк (N) |
8.4 |
106 |
|
2х1мк (N) |
8.7 |
116 |
|
2x1.5мк(N) |
9.2 |
135 |
|
2x2.5мк (N) |
10.1 |
169 |
|
2x4мк (N) |
11.6 |
233 |
|
2x6мк(N) |
12.7 |
293 |
|
2x10мк (N) |
15.5 |
459 |
|
2x16мк (N) |
18.0 |
642 |
|
2x25мк (N) |
23.2 |
1089 |
|
2x35мк (N) |
26.0 |
1418 |
|
2x50мк (N) |
29.6 |
1885 |
|
3х0.75мк (N,PE) |
8.8 |
119 |
|
3х0.75мк |
8.8 |
119 |
|
3x1мк (N,PE) |
9.1 |
131 |
|
3x1мк |
9.1 |
131 |
|
3x1мк цифр.мар. |
9.1 |
131 |
|
3x1.5мк (N,PE) |
9.7 |
154 |
|
3x1.5мк |
9.7 |
154 |
|
3x1.5мк цифр.мар. |
9.7 |
154 |
|
3x2.5мк (N,PE) |
10.6 |
197 |
|
3x2.5мк |
10.6 |
197 |
|
3x4мк (N,PE) |
12.2 |
277 |
|
3x4мк |
12.2 |
277 |
|
3x6мк (N,PE) |
13.3 |
353 |
|
3x6мк |
13.3 |
353 |
|
3x10мк (N,PE) |
16.4 |
561 |
|
3x10мк |
16.4 |
561 |
|
3x16мк (N,PE) |
19.1 |
794 |
|
3x16мк |
19.1 |
794 |
|
3x25мк (N,PE) |
24.7 |
1333 |
|
3x25мк |
24.7 |
1333 |
|
3x35мк (N,PE) |
27.5 |
1734 |
|
3x35мк |
27.5 |
1734 |
|
3x50мк (N,PE) |
31.8 |
2360 |
|
3x50мк |
31.8 |
2360 |
|
4x0.75мк (PE) |
9.4 |
138 |
|
4x0.75мк (N) |
9.4 |
138 |
|
4x1мк (PE) |
9.8 |
154 |
|
4x1мк (N) |
9.8 |
154 |
|
4x1мк цифр.мар. |
9.8 |
154 |
|
4x1.5мк (PE) |
10.4 |
183 |
|
4x1.5мк (N) |
10.4 |
183 |
|
4x1.5мк цифр.мар. |
10.4 |
183 |
|
4x2.5мк (PE) |
11.4 |
236 |
|
4x2.5мк (N) |
11.4 |
236 |
|
4x4мк (PE) |
13.2 |
336 |
|
4x4мк (N) |
13.2 |
336 |
|
4x6мк (PE) |
14.5 |
431 |
|
4x6мк (N) |
14.5 |
431 |
|
4x10мк (PE) |
17.9 |
694 |
|
4x10мк (N) |
17.9 |
694 |
|
4x16мк (PE) |
21.0 |
992 |
|
4x16мк (N) |
21.0 |
992 |
|
4x25мк (PE) |
27.0 |
1639 |
|
4x25мк (N) |
27.0 |
1639 |
|
4x35мк (PE) |
30.1 |
2146 |
|
4x35мк (N) |
30.1 |
2146 |
|
4x50мк (PE) |
35.3 |
2965 |
|
4x50мк (N) |
35.3 |
2965 |
|
5x0.75мк (N,PE) |
10.1 |
159 |
|
5x1мк (N,PE) |
10.5 |
179 |
|
5x1.5мк (N,PE) |
11.2 |
213 |
|
5x2.5мк (N,PE) |
12.4 |
278 |
|
5x4мк (N,PE) |
14.4 |
399 |
|
5x6мк (N,PE) |
15.8 |
517 |
|
5x10мк (N,PE) |
19.6 |
839 |
|
5x16мк (N,PE) |
23.0 |
1198 |
|
5x25мк (N,PE) |
29.6 |
1967 |
|
5x35мк (N,PE) |
33.5 |
2631 |
|
5x50мк (N,PE) |
38.7 |
3584 |
|
7х0.75мк |
10.8 |
190 |
|
7х1мк |
11.3 |
215 |
|
7х1.5мк |
12.1 |
259 |
|
10х0.75мк |
13.2 |
270 |
|
10х1мк |
13.8 |
306 |
|
10х1.5мк |
14.9 |
372 |
|
14х0.75мк |
14.2 |
324 |
|
14х1мк |
14.9 |
370 |
|
14х1.5мк |
16.0 |
455 |
|
16х1.5мк |
16.9 |
503 |
|
19х0.75мк |
15.6 |
204 |
|
19х1мк |
16.4 |
462 |
|
19х1.5мк |
17.7 |
573 |
|
27х0.75мк |
18.4 |
547 |
|
27х1.5мк |
20.9 |
787 |
|
37х1мк |
21.5 |
804 |
|
КГВВнг (А)-LS - 1 кВ |
||
|
2x1.5мк (N) |
10.0 |
156 |
|
2x2.5мк (N) |
10.9 |
192 |
|
2x4мк (N) |
12.8 |
274 |
|
2x6мк (N) |
13.9 |
337 |
|
2x10мк (N) |
15.9 |
476 |
|
2x16мк (N) |
18.4 |
663 |
|
2x25мк (N) |
23.6 |
1117 |
|
2x35мк (N) |
26.4 |
1449 |
|
2x50мк (N) |
30.0 |
1920 |
|
2x70мк (N) |
33.4 |
2510 |
|
2x95мк (N) |
38.0 |
3241 |
|
2x120мк (N) |
41.1 |
3908 |
|
2x150мк (N) |
46.0 |
4936 |
|
2x185мк (N) |
50.4 |
5981 |
|
2x240мк (N) |
57.2 |
7775 |
|
3x1.5мк (N,PE) |
10.5 |
178 |
|
3x1.5мк |
10.5 |
178 |
|
3x2.5мк (N,PE) |
11.5 |
223 |
|
3x2.5мк |
11.5 |
223 |
|
3x4мк (N,PE) |
13.5 |
323 |
|
3x4мк |
13.5 |
323 |
|
3x6мк (N,PE) |
14.6 |
403 |
|
3x6мк |
14.6 |
403 |
|
3x10мк (N,PE) |
16.8 |
581 |
|
3x10мк |
16.8 |
581 |
|
3x16мк (N,PE) |
19.5 |
817 |
|
3x16мк |
19.5 |
817 |
|
3x25мк (N,PE) |
25.2 |
1364 |
|
3x25мк |
25.2 |
1364 |
|
3x35мк (N,PE) |
28.0 |
1769 |
|
3x35мк |
28.0 |
1769 |
|
3x50мк (N,PE) |
32.2 |
2400 |
|
3x50мк |
32.2 |
2400 |
|
3x70мк (N,PE) |
35.8 |
3159 |
|
3x70мк |
35.8 |
3159 |
|
3x95мк (N,PE) |
40.3 |
4030 |
|
3x95мк |
40.3 |
4030 |
|
3х95мк+1х50мк (PE) |
43.2 |
4614 |
|
3х95мк+1х50мк (N) |
43.2 |
4614 |
|
3x120мк (N,PE) |
44.1 |
4946 |
|
3x120мк |
44.1 |
4946 |
|
3x150мк (N,PE) |
48.9 |
6189 |
|
3x150мк |
48.9 |
6189 |
|
3x185мк (N,PE) |
54.0 |
7585 |
|
3x185мк |
54.0 |
7585 |
|
3x240мк (N,PE) |
60.9 |
9792 |
|
3x240мк |
60.9 |
9792 |
|
4x1.5мк (PE) |
11.4 |
210 |
|
4x1.5мк (N) |
11.4 |
210 |
|
4x2.5мк (PE) |
12.4 |
268 |
|
4x2.5мк (N) |
12.4 |
268 |
|
4x4мк (PE) |
14.7 |
390 |
|
4x4мк (N) |
14.7 |
390 |
|
4x6мк (PE) |
16.0 |
493 |
|
4x6мк (N) |
16.0 |
493 |
|
4x10мк (PE) |
18.4 |
720 |
|
4x10мк (N) |
18.4 |
720 |
|
4x16мк (PE) |
21.4 |
1019 |
|
4x16мк (N) |
21.4 |
1019 |
|
4x25мк (PE) |
27.5 |
1676 |
|
4x25мк (N) |
27.5 |
1676 |
|
4x35мк (PE) |
30.6 |
2187 |
|
4x35мк (N) |
30.6 |
2187 |
|
4x50мк (PE) |
35.8 |
3020 |
|
4x50мк (N) |
35.8 |
3020 |
|
4x70мк (PE) |
39.4 |
3943 |
|
4x70мк (N) |
39.4 |
3943 |
|
4x95мк (PE) |
45.2 |
5142 |
|
4x95мк (N) |
45.2 |
5142 |
|
4x120мк (PE) |
49.0 |
6254 |
|
4x120мк (N) |
49.0 |
6254 |
|
4x150мк (PE) |
54.3 |
7835 |
|
4x150мк (N) |
54.3 |
7835 |
|
4x185мк (PE) |
60.0 |
9596 |
|
4x185мк (N) |
60.0 |
9596 |
|
4x240мк (PE) |
68.3 |
12519 |
|
4x240мк (N) |
68.3 |
12519 |
|
5x1.5мк (N,PE) |
12.3 |
245 |
|
5x2.5мк (N,PE) |
13.5 |
315 |
|
5x4мк (N,PE) |
16.0 |
466 |
|
5x6мк (N,PE) |
17.5 |
592 |
|
5x10мк (N,PE) |
20.2 |
867 |
|
5x16мк (N,PE) |
23.6 |
1230 |
|
5x25мк (N,PE) |
30.1 |
2010 |
|
5x35мк (N,PE) |
34.4 |
2718 |
|
5x50мк (N,PE) |
39.3 |
3640 |
|
5x70мк (N,PE) |
43.7 |
4831 |
|
5x95мк (N,PE) |
49.8 |
6232 |
|
5x120мк (N,PE) |
54.4 |
7657 |
|
5x150мк (N,PE) |
60.3 |
9588 |
|
5x185мк (N,PE) |
67.3 |
11855 |
|
5x240мк (N,PE) |
75.8 |
15331 |
|
7х1.5мк |
13.3 |
300 |
|
10х1.5мк |
16.5 |
433 |
|
19х1.5мк |
19.7 |
665 |
|
27х1.5мк |
23.4 |
917 |
