КУПЭВ

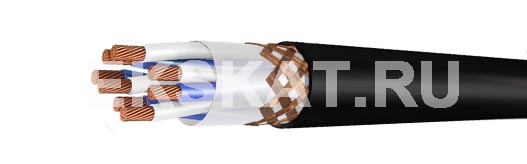

Элементы конструкции
  • медные многопроволочные жилы класса 4;
  • изоляция из полиэтилена;
  • (жилы скручены в пары);
  • обмотка полиэтилентерефталатной пленкой ПЭТ-Э;
  • общий экран оплеткой или обмоткой из медных проволок (э), либо общий экран обмоткой фольгированной пленкой (эф);
  • наружная оболочка из ПВХ пластиката

Область применения

Кабели управления парной скрутки, экранированные, предназначены для работы при номинальном напряжении 250 В переменного тока частоты до 5 кГц и постоянном напряжении до 350 В.

Кабели выдерживают 100 перемоток при радиусе изгиба, равном 5 диаметрам кабеля.

Кабели стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.

Срок службы кабелей не менее, год: 22
Температура окружающей среды, верхний предел, °C: +70
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Радиус изгиба кабелей, наружных диаметров: 5

Число и диаметр жил, шт х кв.мм Масса кабеля, кг/км Максимальный наружный диаметр, мм
КУПЭВ
(2х2х0,35)э 93 9,2
(4х2х0,35)э 131 10,3
(7х2х0,35)э 180 11,8
(10х2х0,35)э 230 14,4
(14х2х0,35)э 306 16
(19х2х0,35)э 389 18
(27х2х0,35)э 503 21
(37х2х0,35)э 650 23,5
(52х2х0,35)э 844 27,1
(2х2х0,35)эф 67 9,2
(4х2х0,35)эф 92 10,3
(7х2х0,35)эф 130 11,8
(10х2х0,35)эф 176 14,4
(14х2х0,35)эф 238 16
(19х2х0,35)эф 311 18
(27х2х0,35)эф 414 21
(37х2х0,35)эф 544 23,5
(52х2х0,35)эф 721 27,1
(2х2х0,50)э 101 9,6
(4х2х0,50)э 146 10,7
(7х2х0,50)э 205 12,3
(10х2х0,50)э 264 15,1
(14х2х0,50)э 352 16,8
(19х2х0,50)э 451 18,8
(27х2х0,50)э 587 22
(37х2х0,50)э 764 24,7
(52х2х0,50)э 999 28,6
(2х2х0,50)эф 74 9,6
(4х2х0,50)эф 106 10,7
(7х2х0,50)эф 153 12,3
(10х2х0,50)эф 207 15,1
(14х2х0,50)эф 283 16,8
(19х2х0,50)эф 370 18,8
(27х2х0,50)эф 495 22
(37х2х0,50)эф 655 24,7
(52х2х0,50)эф 875 28,6
