КУПЭР

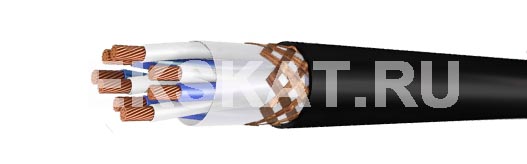

Элементы конструкции
  • медные многопроволочные жилы класса 4;
  • изоляция из полиэтилена;
  • (жилы скручены в пары);
  • обмотка полиэтилентерефталатной пленкой ПЭТ-Э;
  • общий экран оплеткой или обмоткой из медных проволок (э), либо общий экран обмоткой фольгированной пленкой (эф);
  • наружная оболочка из резины

Область применения

Кабели управления парной скрутки, экранированные, предназначены для работы при номинальном напряжении 250 В переменного тока частоты до 5 кГц и постоянном напряжении до 350 В.

Кабели выдерживают 100 перемоток при радиусе изгиба, равном 5 диаметрам кабеля.
Кабели стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Кабели стойки к воздействию пониженного атмосферного давления и соляного тумана.
Кабели марок КУПЭР, КУПЭР-П, КУПЭР-Пн стойки к воздействию плесневых грибов.

Срок службы кабелей не менее, год: 22
Температура окружающей среды, верхний предел, °C: +70
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Радиус изгиба кабелей, наружных диаметров: 5

Число и диаметр жил, шт х кв.мм Масса кабеля, кг/км Максимальный наружный диаметр, мм
КУПЭР
(2х2х0,35)э 104 9,5
(4х2х0,35)э 144 11
(7х2х0,35)э 205 13,2
(10х2х0,35)э 258 15
(14х2х0,35)э 332 17
(19х2х0,35)э 419 19,1
(27х2х0,35)э 536 21,6
(37х2х0,35)э 671 24,2
(52х2х0,35)э 889 28
(2х2х0,35)эф 78 9,5
(4х2х0,35)эф 105 11
(7х2х0,35)эф 155 13,2
(10х2х0,35)эф 214 15
(14х2х0,35)эф 272 17
(19х2х0,35)эф 341 19,1
(27х2х0,35)эф 447 21,6
(37х2х0,35)эф 565 24,2
(52х2х0,35)эф 766 28
(2х2х0,50)э 113 9,6
(4х2х0,50)э 160 11,4
(7х2х0,50)э 231 13,7
(10х2х0,50)э 293 15,6
(14х2х0,50)э 380 17,7
(19х2х0,50)э 481 20
(27х2х0,50)э 622 22,7
(37х2х0,50)э 804 25,8
(52х2х0,50)э 1046 29,4
(2х2х0,50)эф 86 9,6
(4х2х0,50)эф 120 11,4
(7х2х0,50)эф 179 13,7
(10х2х0,50)эф 236 15,6
(14х2х0,50)эф 311 17,7
(19х2х0,50)эф 400 20
(27х2х0,50)эф 530 22,7
(37х2х0,50)эф 695 25,8
(52х2х0,50)эф 922 29,4
