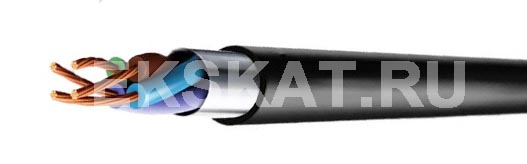

КПЭПнг-HF |
- медные однопроволочные жилы класса 1;
- изоляция из полимерной композиции, не содержащей галогенов;
- (жилы скручены в пары);
- общий экран из фольгированной плёнки Алюмофлекс;
- оболочка из полимерной композиции, не содержащей галогенов
Область применения
Кабели для систем управления и сигнализации, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, предназначены для передачи электрических сигналов и распределения электрической энергии в цепях управления, cигнализации, связи, межприборных соединений при напряжении 250, 380 и 1000 В переменного тока частотой до 200 Гц или при напряжении соответственно 350, 750 и 1500 В постоянного тока.
Кабели применяются для цепей систем сигнализации при прокладке в кабельных сооружениях и помещениях, в том числе для использования в системах АС класса 3 (для КПЭПнг-HF и КПЭПнг-FRHF) по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Нераспространение горения — ГОСТ Р МЭК 332-3-96 категория А.
Кабели стойки к монтажным изгибам.
Кабели стойки к воздействию плесневых грибов.
Кабели не распространяют горение при групповой прокладке.
Кабели имеют низкие значения показателей коррозионной активности продуктов газовыделения при горении и тлении.
Кабели имеют низкое дымообразование при горении и тлении.
Число пар и номинальное сечение токопроводящих жил. |
Номинальный диаметр, мм |
Расчетная масса 1 км кабеля, кг |
КПЭПнг(А)-HF |
||
1х2х0.5 |
5.6 |
55 |
2х2х0.5 |
6.6 |
74 |
4х2х0.5 |
8.1 |
107 |
6х2х0.5 |
9.2 |
135 |
8х2х0.5 |
10.2 |
162 |
10х2х0.5 |
11.0 |
187 |
3х(8х2х0.5) |
15.4 |
345 |
3х(10х2х0.5) |
16.9 |
408 |
4х(10х2х0.5) |
19.4 |
540 |
5х(10х2х0.5) |
21.3 |
641 |
6х(10х2х0.5) |
23.0 |
739 |
1х2х0.6 |
5.8 |
60 |
2х2х0.6 |
6.9 |
82 |
4х2х0.6 |
8.5 |
120 |
6х2х0.6 |
9.7 |
154 |
8х2х0.6 |
10.8 |
185 |
10х2х0.6 |
11.7 |
215 |
3х(8х2х0.6) |
16.4 |
407 |
3х(10х2х0.6) |
18.4 |
527 |
4х(10х2х0.6) |
20.8 |
639 |
5х(10х2х0.6) |
22.8 |
763 |
6х(10х2х0.6) |
25.1 |
924 |
1х2х0.8 |
6.6 |
69 |
2х2х0.8 |
7.5 |
99 |
4х2х0.8 |
9.3 |
149 |
6х2х0.8 |
10.8 |
194 |
8х2х0.8 |
12.0 |
237 |
10х2х0.8 |
13.0 |
277 |
3х(8х2х0.8) |
18.9 |
573 |
3х(10х2х0.8) |
20.7 |
683 |
4х(10х2х0.8) |
23.4 |
862 |
5х(10х2х0.8) |
26.2 |
1078 |
6х(10х2х0.8) |
28.3 |
1253 |
1х2х1.13 |
7.3 |
95 |
2х2х1.13 |
9.1 |
145 |
4х2х1.13 |
11.6 |
230 |
6х2х1.13 |
13.5 |
308 |
8х2х1.13 |
15.1 |
384 |
10х2х1.13 |
16.5 |
456 |
