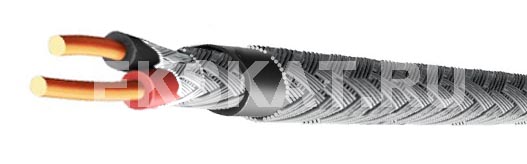

КУГЭППЭнг-HF |
Элементы конструкции:
- медные гибкие многопроволочные жилы класса 4;
- изоляция из полимерной композиции, не содержащей галогенов;
- (жилы скручены общей скруткой или парами);
- экран по жилам или парам оплёткой из медной луженой проволоки;
- обмотка полиэтилентерефталатной пленкой ПЭТ-Э;
- внутренняя оболочка из полимерной композиции, не содержащей галогенов;
- общий экран оплеткой из медных луженых проволок по оболочке
Область применения:
Кабели для систем управления и сигнализации не распространяющие горение, предназначены для передачи электрических сигналов и распределения электрической энергии в цепях управления, сигнализации, связи, межприборных соединений при напряжении 250, 380 И 1000В переменного тока частотой до 200Гц или при напряжении соответственно 350, 750 И 1000В постоянного тока. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах АС класс 3 по классификации ОПБ-88/97 (ПНАЭ Г –01-011).
| Число и диаметр жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| КУГЭППЭнг-HF | ||
| 1х0,35 | 66,4 | 5,6 |
| 2х0,35 | 99,5 | 7,6 |
| 3х0,35 | 112 | 7,9 |
| 4х0,35 | 128 | 8,4 |
| 7х0,35 | 175 | 9,6 |
| 10х0,35 | 266 | 12 |
| 12х0,35 | 287 | 12,3 |
| 14х0,35 | 312 | 12,8 |
| 19х0,35 | 408 | 14,6 |
| 24х0,35 | 489 | 16,6 |
| 27х0,35 | 527 | 16,9 |
| 30х0,35 | 569 | 17,4 |
| 37х0,35 | 658 | 18,5 |
| 52х0,35 | 880 | 21,8 |
| 1х0,50 | 69,4 | 5,7 |
| 2х0,50 | 105 | 7,8 |
| 3х0,50 | 121 | 8,2 |
| 4х0,50 | 140 | 8,7 |
| 7х0,50 | 193 | 9,9 |
| 10х0,50 | 290 | 12,5 |
| 12х0,50 | 317 | 12,8 |
| 14х0,50 | 349 | 13,3 |
| 19х0,50 | 463 | 15,2 |
| 24х0,50 | 552 | 17,3 |
| 27х0,50 | 597 | 17,6 |
| 30х0,50 | 646 | 18,2 |
| 37х0,50 | 750 | 19,4 |
| 52х0,50 | 1009 | 22,8 |
| 1х0,75 | 77,3 | 6,2 |
| 2х0,75 | 126 | 8,7 |
| 3х0,75 | 152 | 9,1 |
| 4х0,75 | 175 | 9,8 |
| 7х0,75 | 275 | 11,7 |
| 10х0,75 | 400 | 14,9 |
| 12х0,75 | 435 | 15,3 |
| 14х0,75 | 476 | 15,9 |
| 19х0,75 | 593 | 17,4 |
| 24х0,75 | 746 | 20,4 |
| 27х0,75 | 814 | 20,8 |
| 30х0,75 | 867 | 21,5 |
| 37х0,75 | 1012 | 23 |
| 52х0,75 | 1367 | 27 |
| 1х1,00 | 81,2 | 6,3 |
| 2х1,00 | 139 | 9 |
| 3х1,00 | 162 | 9,4 |
| 4х1,00 | 189 | 10,1 |
| 7х1,00 | 302 | 12,1 |
| 10х1,00 | 428 | 15,5 |
| 12х1,00 | 472 | 15,9 |
| 14х1,00 | 522 | 16,6 |
| 19х1,00 | 654 | 18,2 |
| 24х1,00 | 822 | 21,3 |
| 27х1,00 | 885 | 21,7 |
| 30х1,00 | 960 | 22,4 |
| 37х1,00 | 1126 | 24 |
| 52х1,00 | 1529 | 28,3 |
| 1х1,50 | 101 | 6,8 |
| 2х1,50 | 165 | 10 |
| 3х1,50 | 200 | 10,5 |
| 4х1,50 | 276 | 11,8 |
| 7х1,50 | 381 | 13,6 |
| 10х1,50 | 547 | 17,5 |
| 12х1,50 | 615 | 18 |
| 14х1,50 | 680 | 18,8 |
| 19х1,50 | 879 | 21,1 |
| 24х1,50 | 1076 | 24,3 |
| 27х1,50 | 1166 | 24,8 |
| 30х1,50 | 1300 | 26 |
| 37х1,50 | 1525 | 27,9 |
| 52х1,50 | 2068 | 32,7 |
| 1х2,50 | 117 | 7,3 |
| 2х2,50 | 233 | 11,4 |
| 3х2,50 | 290 | 12 |
| 4х2,50 | 340 | 13 |
| 7х2,50 | 524 | 15,7 |
| 10х2,50 | 713 | 19,5 |
| 12х2,50 | 830 | 20,4 |
| 14х2,50 | 930 | 21,4 |
| 19х2,50 | 1179 | 23,6 |
| 24х2,50 | 1477 | 27,7 |
| 27х2,50 | 1622 | 28,3 |
| 30х2,50 | 1762 | 29,2 |
| 37х2,50 | 2104 | 31,6 |
| 52х2,50 | 2837 | 36,9 |
