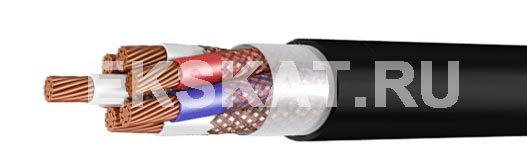

КУГВВЭнг-LS |
Элементы конструкции:
- Жила – медная многопроволочная.
- Изоляция – ПВХ композиция пониженной пожароопасности.
- Обмотка полиэтилентерефталатной пленкой
ПЭТ-Э - Экран– алюмофлекс.
- Оболочка – ПВХ композиция пониженной пожароопасности.
Область применения:
Кабели управления не распространяющие горение, с низким дымо- и газовыделением, предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при переменном и постоянном напряжении до 1000 В. Климатическое исполнение УХЛ и Т, категория размещения 5 по ГОСТ 15150-69.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе в системах АС классов 2,3 и 4 по классификации ОПБ-88/97.
Кабели не распространяют горение при прокладке в пучках. Кабели имеют низкое дымообразование при горении и тлении.
Число и диаметр жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
КУГВВЭнг-LS | ||
7х0,35 | 121 | 9,1 |
14х0,35 | 200 | 12 |
24х0,35 | 348 | 16,1 |
37х0,35 | 473 | 18,1 |
61х0,35 | 743 | 22,7 |
7х0,50 | 134 | 9,4 |
14х0,50 | 226 | 12,4 |
24х0,50 | 392 | 16,7 |
37х0,50 | 538 | 18,8 |
61х0,50 | 849 | 23,6 |
