КПЭПнг-FRHF

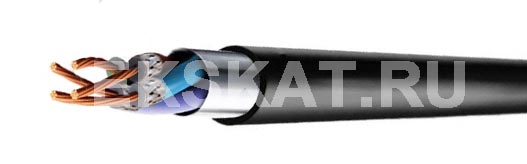

Элементы конструкции:
  1. Токопроводящая жила– медная мягкая проволока.
  2. Термический барьер
  3. Изоляция – полимерная композиция, не содержащая галогенов.
  4. Экран – алюмифлекс
  5. Оболочка - полимерная композиция, не содержащая галогенов.

 Область применения:

Кабели для систем управления и сигнализации не распространяющие горение, предназначены для передачи электрических сигналов и распределения электрической энергии в цепях управления, сигнализации, связи, межприборных соединений при напряжении 250, 380 И 1000В переменного тока частотой до 200Гц или при напряжении соответственно 350, 750 И 1000В постоянного тока. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69

Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах АС: кабели марки КПЭПнг(А)-FRHF – класса 2, а кабели марок КПЭПнг(А)-HF, КПЭПнг(А)-FRHF – 3 класса по классификации ОПБ-88/97 (ПНАЭ Г –01-011).

Гарантийный срок эксплуатации, год: 3
Максимальная рабочая температура жилы, °С: 70
Срок службы кабелей не менее, год: 40
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Максимальная температура жил при коротком замыкании, °С: +400
Монтаж без предварительного подогрева при температуре, °C: -15
Огнестойкость кабелей не менее, мин: 90
Показатель pH (кислотное число): 4,3
Радиус изгиба кабелей, наружных диаметров: 6
Снижение светопроницаемости при горении и тлении, не более %: 40
Содержание газов галогеносодержащих кислот в пересчете HCl: 5,0 мг/г


Число пар и номинальное сечение токопроводящих жил.

Номинальный диаметр, мм

Расчетная масса 1 км кабеля, кг

КПЭПнг(А)-FRHF

1х2х0.5

5.6

55

2х2х0.5

6.6

74

4х2х0.5

8.1

107

6х2х0.5

9.2

135

8х2х0.5

10.2

162

10х2х0.5

11.0

187

3х(8х2х0.5)

15.4

345

3х(10х2х0.5)

16.9

408

4х(10х2х0.5)

19.4

540

5х(10х2х0.5)

21.3

641

6х(10х2х0.5)

23.0

739

1х2х0.6

5.8

60

2х2х0.6

6.9

82

4х2х0.6

8.5

120

6х2х0.6

9.7

154

8х2х0.6

10.8

185

10х2х0.6

11.7

215

3х(8х2х0.6)

16.4

407

3х(10х2х0.6)

18.4

527

4х(10х2х0.6)

20.8

639

5х(10х2х0.6)

22.8

763

6х(10х2х0.6)

25.1

924

1х2х0.8

6.6

69

2х2х0.8

7.5

99

4х2х0.8

9.3

149

6х2х0.8

10.8

194

8х2х0.8

12.0

237

10х2х0.8

13.0

277

3х(8х2х0.8)

18.9

573

3х(10х2х0.8)

20.7

683

4х(10х2х0.8)

23.4

862

5х(10х2х0.8)

26.2

1078

6х(10х2х0.8)

28.3

1253

1х2х1.13

7.3

95

2х2х1.13

9.1

145

4х2х1.13

11.6

230

6х2х1.13

13.5

308

8х2х1.13

15.1

384

10х2х1.13

16.5

456
