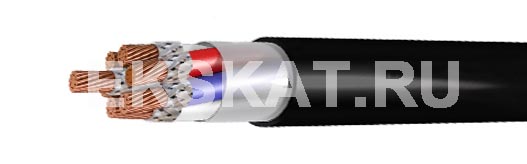

КПГВВнг-FRLS

Элементы конструкции:
  1. Токопроводящая жила – медные мягкие проволоки. Класс гибкости 5 (в соответствии с ГОСТ 22483-77).
  2. Термический барьер
  3. Изоляция – ПВХ композиция пониженной пожароопасности.
  4. Внутренняя оболочка – ПВХ композиция пониженной пожароопасности.
  5. Наружная оболочка – ПВХ композиция пониженной пожароопасности.

Область применения:

Кабели гибкие, предназначены для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока частотой до 60Гц или постоянном напряжении до 1000В, применяемые при нестационарной прокладке. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

Кабели предназначены для прокладки в производственных и офисных помещениях, в которых установлены компьютеры и другая микропроцессорная техника, в сооружениях метрополитена, жилых и общественных зданиях и сооружениях (в кино-театрах, медицинских, учебных и спортивных учреждениях, магазинах и т.п.), а так же для прокладки вне гермозоны АС.

Гарантийный срок эксплуатации, год: 5
Максимальная рабочая температура жилы, °С: 70
Срок службы кабелей не менее, год: 30
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -30
Влажность воздуха при 35° C, %: 98
Максимальная температура жил при коротком замыкании, °С: +400
Монтаж без предварительного подогрева при температуре, °C: -15
Огнестойкость кабелей не менее, мин: 90
Радиус изгиба кабелей, наружных диаметров: 7,5
Снижение светопроницаемости при горении и тлении, не более %: 40


Число жил и номинальное сечение токопроводящих жил, мм2

Расчетный наружный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

КПГВВнг(А)-FRLS

1x1.5мк

7.0

72

1x2.5мк

7.4

86

1x4мк

8.2

110

1x6мк

8.7

134

1x10мк

10.3

202

1x16мк

11.6

271

1x25мк

13.2

376

1x35мк

14.5

486

1x50мк

16.3

645

2х0.75мк (N)

11.2

172

2х1мк (N)

11.4

185

2x1.5мк(N)

12.0

206

2x2.5мк (N)

12.8

246

2x4мк (N)

14.3

318

2x6мк(N)

15.4

384

2x10мк (N)

18.2

566

2x16мк (N)

20.7

764

2x25мк (N)

26.1

1271

2x35мк (N)

28.7

1603

2x50мк (N)

32.7

2132

3х0.75мк (N,PE)

11.7

191

3х0.75мк

11.7

191

3x1.5мк (N,PE)

12.6

232

3x1.5мк

12.6

232

3x2.5мк (N,PE)

13.5

280

3x2.5мк

13.5

280

3x4мк (N,PE)

15.1

368

3x4мк

15.1

368

3x6мк (N,PE)

16.3

450

3x6мк

16.3

450

3x10мк (N,PE)

19.3

676

3x10мк

19.3

676

3x16мк (N,PE)

22.0

923

3x16мк

22.0

923

3x25мк (N,PE)

27.6

1510

3x25мк

27.6

1510

3x35мк (N,PE)

30.4

1927

3x35мк

30.4

1927

3x50мк (N,PE)

35.1

2617

3x50мк

35.1

2617

4x1.5мк (PE)

13.7

274

4x1.5мк (N)

13.7

274

4x2.5мк (PE)

14.7

334

4x2.5мк (N)

14.7

334

4x4мк (PE)

16.5

443

4x4мк (N)

16.5

443

4x6мк (PE)

17.8

546

4x6мк (N)

17.8

546

4x10мк (PE)

21.2

833

4x10мк (N)

21.2

833

4x16мк (PE)

24.4

1160

4x16мк (N)

24.4

1160

4x25мк (PE)

30.3

1846

4x25мк (N)

30.3

1846

4x35мк (PE)

34.2

2451

4x35мк (N)

34.2

2451

4x50мк (PE)

38.6

3224

4x50мк (N)

38.6

3224

5x1.5мк (N,PE)

14.9

322

5x2.5мк (N,PE)

16.1

395

5x4мк (N,PE)

18.1

528

5x6мк (N,PE)

19.5

656

5x10мк (N,PE)

23.3

999

5x16мк (N,PE)

26.9

1399

5x25мк (N,PE)

33.6

2256

5x35мк (N,PE)

37.5

2939

5x50мк (N,PE)

42.8

3936

7х0.75мк

14.9

309

7х1мк

15.4

337

7х1.5мк

16.1

387

7x2.5мк

17.4

482

7х4мк

19.7

652

7х6мк

21.3

817

10х0.75мк

18.6

452

10х1мк

19.3

495

10х1.5мк

20.3

570

10х2.5мк

22.0

713

10х4мк

25.2

982

10х6мк

27.4

1231

14х0.75мк

20.2

536

14х1мк

20.9

590

14х1.5мк

22.0

685

14х2.5мк

24.1

880

14х4мк

27.4

1208

14х6мк

29.8

1530

19х0.75мк

22.4

666

19х1мк

23.2

735

19х1.5мк

24.7

874

19х2.5мк

26.9

1112

19х4мк

30.6

1539

19х6мк

33.3

1963

27х0.75мк

26.9

930

27х1мк

27.9

1029

27х1.5мк

29.5

1207

27х2.5мк

32.2

1545

27х4мк

37.1

2191

27х6мк

40.4

2796

37х0.75мк

30.1

1172

37х1мк

31.2

1301

37х1.5мк

33.1

1536

37х2.5мк

36.5

2021

37х4мк

41.7

2825

37х6мк

45.8

3679
