КГВВ

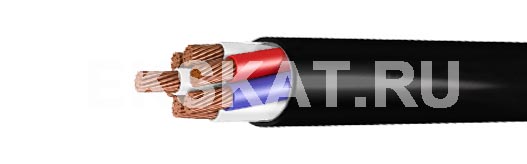

Элементы конструкции
  1. Токопроводящая жила – медные мягкие проволоки. Класс гибкости 4 (в соответствии с ГОСТ 22483-77)
  2. Изоляция – ПВХ пластикат.
  3. Наружная оболочка – ПВХ пластикат.

Область применения:

Кабели гибкие, предназначены для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока частотой до 60Гц или постоянном напряжении до 1000В, применяемые при нестационарной прокладке. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей, при выводе их эксплуатации, не предъявляется.

Гарантийный срок эксплуатации, год: 5
Максимальная рабочая температура жилы, °С: 70
Срок службы кабелей не менее, год: 30
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Монтаж без предварительного подогрева при температуре, °C: -15
Радиус изгиба кабелей, наружных диаметров: 7,5


Число и номинальное сечение жил, мм2

Наружный  диаметр, мм

Масса 1 км кабеля, кг

КГВВ

2х0.75

7.0

53

3х0.75

7.3

66

4х0.75

7.9

81

5x0.75

9.2

110

7x0.75

10.0

138

10x0.75

12.3

187

14x0.75

13.2

239

19x0.75

14.6

304

27x0.75

17.3

412

37x0.75

19.6

555

2х1

7.3

60

3х1

7.7

75

4x1

8.3

93

5x1

9.6

125

7x1

10.5

158

10x1

12.9

216

14x1

14.0

278

19x1

15.4

356

27x1

18.6

502

37x1

20.7

655

2х1.5

8.2

77

3х1.5

9.3

110

4x1.5

10.0

136

5x1.5

10.9

165

7x1.5

11.9

209

10x1.5

14.8

288

14x1.5

16.0

375

19x1.5

17.7

485

27x1.5

21.5

684

37x1.5

24.3

921

2х2.5

10.1

118

3х2.5

10.6

152

4x2.5

11.6

190

5x2.5

12.6

232

7x2.5

13.8

299

10x2.5

17.3

416

14x2.5

19.2

565

19x2.5

21.3

734

27x2.5

25.7

1034

37x2.5

28.8

1366

2х4

11.2

156

3х4

11.8

206

4x4

12.9

262

5x4

14.0

324

7x4

15.4

419

2х6

12.3

205

3х6

13.0

276

4x6

14.2

350

5x6

15.6

434
