КУПВ |

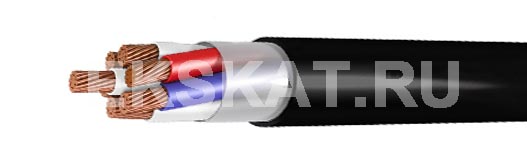

Элементы конструкции:
- медные многопроволочные жилы класса 4,
- изоляция из полиэтилена,
- (с экраном по изолированным жилам или без экрана),
- обмотка полиэтилентерефталатной пленкой ПЭТ-Э,
- наружная оболочка из ПВХ пластиката
Область применения:
Кабели управления предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1000 Гц или постоянным напряжением до 350 В.
Кабели стойки к вибрационным, ударным и линейным нагрузкам, атмосферному повышенному давлению, а также к акустическим шумам.
| Число и диаметр жил, шт х кв.мм | Масса кабеля, кг/км | Максимальный наружный диаметр, мм |
|---|---|---|
| КУПВ (с неэкранированными жилами) | ||
| 7х0,35 | 68 | 7,5 |
| 14х0,35 | 113 | 9,5 |
| 19х0,35 | 141 | 10,4 |
| 27х0,35 | 192 | 12,3 |
| 37х0,35 | 242 | 14,1 |
| 52х0,35 | 343 | 16,2 |
| 61х0,35 | 390 | 17,1 |
| 91х0,35 | 573 | 20,5 |
| 108х0,35 | 684 | 22,6 |
| 7х0,50 | 79 | 7,8 |
| 14х0,50 | 134 | 10,2 |
| 19х0,50 | 168 | 11,1 |
| 27х0,50 | 228 | 13 |
| 37х0,50 | 292 | 14,8 |
| 52х0,50 | 412 | 17,5 |
| 61х0,50 | 473 | 19 |
| 91х0,50 | 712 | 22,1 |
| 108х0,50 | 829 | 23,8 |
| КУПВ (с экранированными жилами) | ||
| 7эх0,35 | 129 | 10,1 |
| 14эх0,35 | 230 | 13,4 |
| 19эх0,35 | 295 | 14,9 |
| 27эх0,35 | 426 | 18,3 |
| 37эх0,35 | 569 | 20,6 |
| 52эх0,35 | 791 | 24,7 |
| 7эфх0,35 | 93 | 9,8 |
| 14эфх0,35 | 154 | 12,5 |
| 19эфх0,35 | 193 | 13,6 |
| 27эфх0,35 | 275 | 16,5 |
| 30эфх0,35 | 297 | 17,1 |
| 37эфх0,35 | 365 | 18,6 |
| 52эфх0,35 | 502 | 22,2 |
| 7эх0,50 | 140 | 10,4 |
| 14эх0,50 | 251 | 13,9 |
| 19эх0,50 | 342 | 16 |
| 27эх0,50 | 466 | 19,1 |
| 37эх0,50 | 627 | 21,4 |
| 52эх0,50 | 870 | 25,6 |
| 7эфх0,50 | 104 | 10,2 |
| 14эфх0,50 | 175 | 13 |
| 19эфх0,50 | 236 | 14,7 |
| 27эфх0,50 | 315 | 17,1 |
| 30эфх0,50 | 388 | 17,8 |
| 37эфх0,50 | 419 | 19,4 |
| 52эфх0,50 | 576 | 22,9 |
