КУГЭППЭПнг-HF |

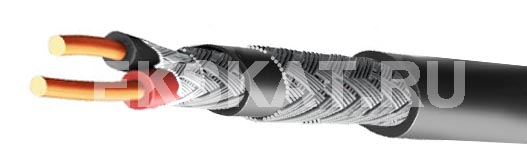

Элементы конструкции:
- медные гибкие многопроволочные жилы класса 4;
- изоляция из полимерной композиции, не содержащей галогенов;
- (жилы скручены общей скруткой или парами);
- экран по жилам или парам оплёткой из медной луженой проволоки;
- обмотка полиэтилентерефталатной пленкой ПЭТ-Э;
- внутренняя оболочка из полимерной композиции, не содержащей галогенов;
- общий экран оплеткой из медных луженых проволок по оболочке;
- защитная оболочка из полимерной композиции, не содержащей галогенов, поверх экрана
Область применения:
Кабели для систем управления и сигнализации не распространяющие горение, предназначены для передачи электрических сигналов и распределения электрической энергии в цепях управления, сигнализации, связи, межприборных соединений при напряжении 250, 380 И 1000В переменного тока частотой до 200Гц или при напряжении соответственно 350, 750 И 1000В постоянного тока. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах АС класс 3 по классификации ОПБ-88/97 (ПНАЭ Г –01-011).
| Число и диаметр жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| КУГЭППЭПнг-HF | ||
| 1х0,35 | 76,1 | 6,8 |
| 2х0,35 | 118 | 8,8 |
| 3х0,35 | 134 | 9,1 |
| 4х0,35 | 151 | 9,6 |
| 7х0,35 | 201 | 10,8 |
| 10х0,35 | 263 | 12,8 |
| 12х0,35 | 288 | 13,1 |
| 14х0,35 | 316 | 13,6 |
| 19х0,35 | 445 | 15,8 |
| 24х0,35 | 545 | 17,8 |
| 27х0,35 | 629 | 19,1 |
| 30х0,35 | 665 | 19,6 |
| 37х0,35 | 762 | 20,7 |
| 52х0,35 | 978 | 23,6 |
| 1х0,50 | 81,4 | 6,9 |
| 2х0,50 | 128 | 9 |
| 3х0,50 | 144 | 9,4 |
| 4х0,50 | 164 | 9,9 |
| 7х0,50 | 220 | 11,1 |
| 10х0,50 | 292 | 13,3 |
| 12х0,50 | 321 | 13,6 |
| 14х0,50 | 385 | 14,5 |
| 19х0,50 | 498 | 16,4 |
| 24х0,50 | 653 | 19,5 |
| 27х0,50 | 695 | 19,8 |
| 30х0,50 | 745 | 20,3 |
| 37х0,50 | 860 | 21,6 |
| 52х0,50 | 1190 | 25,6 |
| 1х0,75 | 92,2 | 7,4 |
| 2х0,75 | 150 | 9,9 |
| 3х0,75 | 177 | 10,3 |
| 4х0,75 | 201 | 11 |
| 7х0,75 | 279 | 12,5 |
| 10х0,75 | 432 | 16,1 |
| 12х0,75 | 474 | 16,4 |
| 14х0,75 | 522 | 17,1 |
| 19х0,75 | 689 | 19,6 |
| 24х0,75 | 837 | 22,2 |
| 27х0,75 | 896 | 22,6 |
| 30х0,75 | 959 | 23,2 |
| 37х0,75 | 1195 | 25,7 |
| 52х0,75 | 1534 | 29,3 |
| 1х1,00 | 96,7 | 7,5 |
| 2х1,00 | 160 | 10,2 |
| 3х1,00 | 188 | 10,6 |
| 4х1,00 | 216 | 11,3 |
| 7х1,00 | 302 | 12,9 |
| 10х1,00 | 468 | 16,7 |
| 12х1,00 | 517 | 17,1 |
| 14х1,00 | 579 | 17,8 |
| 19х1,00 | 753 | 20,4 |
| 24х1,00 | 912 | 23,1 |
| 27х1,00 | 983 | 23,5 |
| 30х1,00 | 1126 | 25,2 |
| 37х1,00 | 1301 | 26,8 |
| 52х1,00 | 1701 | 30,6 |
| 1х1,50 | 113 | 8 |
| 2х1,50 | 192 | 11,2 |
| 3х1,50 | 228 | 11,7 |
| 4х1,50 | 271 | 12,6 |
| 7х1,50 | 424 | 14,8 |
| 10х1,50 | 644 | 19,7 |
| 12х1,50 | 711 | 20,1 |
| 14х1,50 | 786 | 21 |
| 19х1,50 | 969 | 22,9 |
| 24х1,50 | 1252 | 27,1 |
| 27х1,50 | 1352 | 27,6 |
| 30х1,50 | 1462 | 28,4 |
| 37х1,50 | 1709 | 30,3 |
| 52х1,50 | 2243 | 34,8 |
| 1х2,50 | 135 | 8,5 |
| 2х2,50 | 238 | 12,2 |
| 3х2,50 | 287 | 12,8 |
| 4х2,50 | 373 | 14,2 |
| 7х2,50 | 567 | 16,9 |
| 10х2,50 | 829 | 21,7 |
| 12х2,50 | 922 | 22,2 |
| 14х2,50 | 1021 | 23,2 |
| 19х2,50 | 1351 | 26,4 |
| 24х2,50 | 1648 | 30,1 |
| 27х2,50 | 1795 | 30,6 |
| 30х2,50 | 1940 | 31,6 |
| 37х2,50 | 2291 | 33,8 |
| 52х2,50 | 3114 | 39,6 |
