КУПВ-Пм |

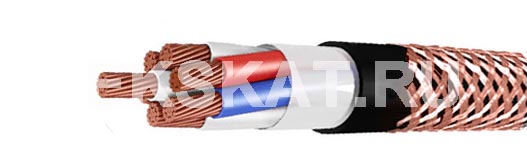

Элементы конструкции
- медные многопроволочные жилы класса 4,
- изоляция из полиэтилена,
- (с экраном по изолированным жилам или без экрана),
- обмотка полиэтилентерефталатной пленкой ПЭТ-Э,
- наружная оболочка из ПВХ пластиката,
- панцирная оплётка из медных луженых проволок
Область применения
Кабели управления предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1000 Гц или постоянным напряжением до 350 В.
Кабели стойки к вибрационным, ударным и линейным нагрузкам, атмосферному повышенному давлению, а также к акустическим шумам.
| Число и диаметр жил, шт х кв.мм | Масса кабеля, кг/км | Максимальный наружный диаметр, мм |
|---|---|---|
| КУПВ-Пм (с неэкранированными жилами) | ||
| 7х0,35 | 122 | 8,7 |
| 14х0,35 | 185 | 10,7 |
| 19х0,35 | 212 | 11,6 |
| 27х0,35 | 268 | 13,5 |
| 37х0,35 | 326 | 15,3 |
| 52х0,35 | 438 | 17,4 |
| 61х0,35 | 492 | 18,3 |
| 91х0,35 | 695 | 21,7 |
| 108х0,35 | 822 | 23,8 |
| 7х0,50 | 133 | 9 |
| 14х0,50 | 205 | 11,4 |
| 19х0,50 | 239 | 12,3 |
| 27х0,50 | 308 | 14,2 |
| 37х0,50 | 381 | 16 |
| 52х0,50 | 515 | 18,7 |
| 61х0,50 | 582 | 20,2 |
| 91х0,50 | 845 | 23,3 |
| 108х0,50 | 977 | 25 |
| КУПВ-Пм (с экранированными жилами) | ||
| 7эх0,35 | 202 | 11,3 |
| 14эх0,35 | 308 | 14,6 |
| 19эх0,35 | 382 | 16,1 |
| 27эх0,35 | 531 | 19,5 |
| 37эх0,35 | 688 | 21,8 |
| 52эх0,35 | 931 | 25,9 |
| 7эфх0,35 | 164 | 11 |
| 14эфх0,35 | 253 | 13,7 |
| 19эфх0,35 | 295 | 14,8 |
| 27эфх0,35 | 389 | 17,7 |
| 30эфх0,35 | 410 | 18,3 |
| 37эфх0,35 | 487 | 19,8 |
| 52эфх0,35 | 661 | 23,4 |
| 7эх0,50 | 211 | 11,6 |
| 14эх0,50 | 336 | 15,1 |
| 19эх0,50 | 434 | 17,2 |
| 27эх0,50 | 579 | 20,3 |
| 37эх0,50 | 753 | 22,6 |
| 52эх0,50 | 1019 | 26,8 |
| 7эфх0,50 | 174 | 11,4 |
| 14эфх0,50 | 275 | 14,2 |
| 19эфх0,50 | 342 | 15,9 |
| 27эфх0,50 | 427 | 18,3 |
| 30эфх0,50 | 515 | 19 |
| 37эфх0,50 | 543 | 20,6 |
| 52эфх0,50 | 737 | 24,1 |
