КРНБ |

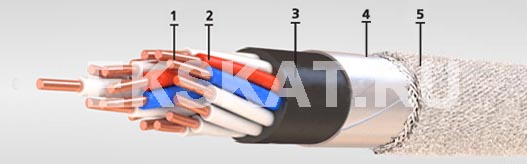

Элементы конструкции:
- Медная однопроволочная жила (класс 1);
- Изоляция из резины, наличие счетной пары в каждом повиве;
- Оболочка из ПВХ пластиката;
- Подушка из крепированной бумаги и битума;
- Броня из двух стальных лент;
- Наружный покров из волокнистых материалов.
Область применения:
Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 Вольт частотой до 100 Гц или постоянным напряжением до 1000 Вольт.
Применяются для прокладки в земле (траншеях), в условиях агрессивной среды, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических воздействий на кабели. Стойки к монтажным изгибам.
Срок службы при прокладке в земле - 15 лет.
| Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| КРНБ | ||
| 4х1 | 516 | 19,1 |
| 5х1 | 573 | 20 |
| 7х1 | 625 | 21 |
| 10х1 | 856 | 24,8 |
| 14х1 | 962 | 26,1 |
| 19х1 | 1131 | 28 |
| 27х1 | 1442 | 31,7 |
| 37х1 | 1824 | 35,4 |
| 4х1,5 | 553 | 19,6 |
| 5х1,5 | 621 | 20,6 |
| 7х1,5 | 713 | 22,2 |
| 10х1,5 | 940 | 25,6 |
| 14х1,5 | 1068 | 27 |
| 19х1,5 | 1268 | 29 |
| 27х1,5 | 1707 | 33,9 |
| 37х1,5 | 2074 | 36,8 |
| 4х2,5 | 630 | 20,6 |
| 5х2,5 | 731 | 22,3 |
| 7х2,5 | 831 | 23,4 |
| 10х2,5 | 1115 | 27,2 |
| 14х2,5 | 1283 | 28,8 |
| 19х2,5 | 1545 | 31 |
| 27х2,5 | 2096 | 36,4 |
| 37х2,5 | 2674 | 40,6 |
| 4х4 | 757 | 22,4 |
| 7х4 | 1005 | 24,9 |
| 10х4 | 1373 | 29,2 |
| 4х6 | 895 | 23,6 |
| 7х6 | 1222 | 26,4 |
| 10х6 | 1686 | 31,2 |
