КВБВнг-LS |

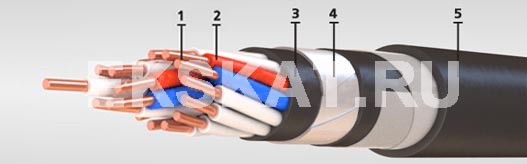

- Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
- Изоляция из поливинилхлоридного пластиката пониженной горючести.
- Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
- Броня из стальных оцинкованных лент;
- Защитный шланг из поливинилхлоридного пластиката пониженной горючести.
Область применения:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в земле (траншеях) в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).
Срок службы:
При прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
При прокладке в помещениях, туннелях, каналах не менее 25 лет
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
КВБВнг-LS | ||
4х0,75 | 272 | 12,1 |
5х0,75 | 304 | 12,7 |
10х0,75 | 434 | 15,6 |
14х0,75 | 504 | 16,5 |
19х0,75 | 595 | 17,8 |
27х0,75 | 744 | 20,3 |
37х0,75 | 906 | 22,1 |
4х1 | 296 | 12,5 |
5х1 | 322 | 13,2 |
7х1 | 376 | 13,9 |
10х1 | 483 | 16,3 |
14х1 | 567 | 17,2 |
19х1 | 668 | 18,6 |
27х1 | 854 | 21,3 |
37х1 | 1051 | 23,3 |
4х1,5 | 330 | 13,1 |
5х1,5 | 374 | 13,8 |
7х1,5 | 428 | 14,6 |
10х1,5 | 555 | 17,2 |
14х1,5 | 652 | 18,2 |
19х1,5 | 788 | 19,8 |
27х1,5 | 1018 | 22,7 |
37х1,5 | 1296 | 25,3 |
4х2,5 | 394 | 14 |
5х2,5 | 452 | 14,9 |
7х2,5 | 527 | 15,8 |
10х2,5 | 686 | 18,7 |
14х2,5 | 834 | 20 |
19х2,5 | 1020 | 21,7 |
27х2,5 | 1373 | 25,5 |
37х2,5 | 1733 | 28 |
4х4 | 502 | 15,6 |
5х4 | 585 | 16,7 |
7х4 | 695 | 17,8 |
10х4 | 922 | 21,4 |
14х4 | 1142 | 22,9 |
19х4 | 1454 | 25,5 |
27х4 | 1932 | 29,6 |
37х4 | 2471 | 32,7 |
4х6 | 609 | 16,8 |
7х6 | 857 | 19,2 |
10х6 | 1162 | 23,4 |
14х6 | 1491 | 25,5 |
19х6 | 1880 | 27,9 |
5х10 | 1016 | 21,3 |
7х10 | 1258 | 22,9 |
