АКВВГЭнг |

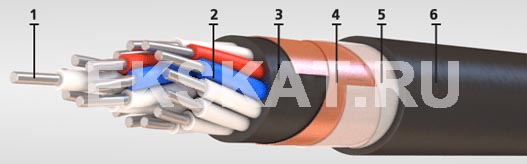

Элементы конструкции:
- Алюминиевая однопроволочная жила;
- Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве;
- Разделительный слой из ПВХ пластиката;
- Экран из алюминиевой или медной ленты;
- Обмотка лентой полотна нетканого;
- Оболочка из ПВХ пластиката.
Область применения:
Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.
Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели и необходимости защиты электрических цепей от влияния внешних электрических полей. Не распространяют горение при прокладке в пучках. Стойки к монтажным изгибам.
| Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| АКВВГЭнг | ||
| 4x2,5 | 184 | 12,4 |
| 5x2,5 | 213 | 13,3 |
| 7x2,5 | 246 | 14,1 |
| 10x2,5 | 325 | 17,1 |
| 14x2,5 | 411 | 18,7 |
| 19x2,5 | 501 | 20,5 |
| 27x2,5 | 676 | 24,3 |
| 37x2,5 | 844 | 26,9 |
| 4x4 | 233 | 14 |
| 5х4 | 278 | 15,1 |
| 7x4 | 321 | 16,2 |
| 10x4 | 450 | 20,2 |
| 14х4 | 557 | 21,7 |
| 19х4 | 711 | 24,3 |
| 27х4 | 935 | 28,5 |
| 37х4 | 1181 | 31,6 |
| 4x6 | 274 | 15,2 |
| 5х6 | 331 | 16,4 |
| 7x6 | 385 | 17,6 |
| 10x6 | 542 | 22,1 |
| 14х6 | 701 | 24,2 |
| 4x10 | 379 | 18 |
| 5х10 | 480 | 19,9 |
| 7x10 | 570 | 21,5 |
| 10x10 | 804 | 27,2 |
| 14х10 | 1018 | 29,4 |
| 19х10 | 1283 | 32,5 |
