КВВГнг-LS |

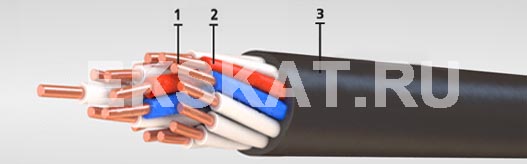

- Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
- Изоляция из поливинилхлоридной композиции пониженной пожароопасности.
Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил; - Оболочка из поливинилхлоридной композиции пониженной пожароопасности.
Область применения:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в кабельных сооружениях и помещениях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, в том числе для использования в системах атомных электростанций классов 2, 3 и 4 по классификации ОПББ-88/97 (ПНАЭ Г-01-011-97). Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Снижение светопроницаемости от дымообразования при горении и тлении кабелей не более 40%.
Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69
Радиус изгиба кабеля при прокладке
Кабель наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
Срок службы не менее 30 лет
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
КВВГнг-LS | ||
4х0,75 | 86 | 7,7 |
5х0,75 | 104 | 8,3 |
7х0,75 | 142 | 9,5 |
10х0,75 | 194 | 11,7 |
14х0,75 | 247 | 12,6 |
19х0,75 | 314 | 13,9 |
27х0,75 | 425 | 16,4 |
37х0,75 | 572 | 18,7 |
4х1 | 101 | 8,1 |
5х1 | 137 | 9,4 |
7х1 | 168 | 10,1 |
10х1 | 230 | 12,4 |
14х1 | 296 | 13,4 |
19х1 | 379 | 14,8 |
27х1 | 515 | 17,5 |
37х1 | 696 | 19,9 |
4х1,5 | 137 | 9,2 |
5х1,5 | 168 | 10 |
7х1,5 | 206 | 10,7 |
10х1,5 | 284 | 13,3 |
14х1,5 | 369 | 14,4 |
19х1,5 | 477 | 15,9 |
27х1,5 | 673 | 19,3 |
37х1,5 | 883 | 21,5 |
4х2,5 | 183 | 10,2 |
5х2,5 | 225 | 11 |
7х2,5 | 284 | 11,9 |
10х2,5 | 394 | 14,9 |
14х2,5 | 520 | 16,1 |
19х2,5 | 678 | 17,9 |
27х2,5 | 957 | 21,7 |
37х2,5 | 1294 | 24,6 |
4х4 | 261 | 11,8 |
5х4 | 324 | 12,8 |
7х4 | 413 | 13,9 |
10х4 | 581 | 17,6 |
14х4 | 795 | 19,5 |
19х4 | 1041 | 21,6 |
27х4 | 1469 | 26,2 |
37х4 | 1954 | 29,3 |
4х6 | 345 | 13 |
5х6 | 432 | 14,2 |
7х6 | 556 | 15,4 |
10х6 | 806 | 19,9 |
14х6 | 1078 | 21,6 |
19х6 | 1447 | 24,5 |
