КВВГзнг |

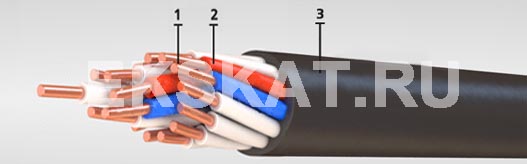

- Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
- Изоляция из поливинилхлоридного пластиката.
Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил; - Оболочка из поливинилхлоридного пластиката пониженной горючести.
В кабелях марки КВВГзнг оболочка с заполнением пространства между жилами.
Область применения:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках.
Кабели марки КВВГзнг применяются для электроустановок требующих уплотнения кабелей при вводе
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
КВВГзнг | ||
4х0,75 | 89 | 7,7 |
5х0,75 | 107 | 8,3 |
7х0,75 | 143 | 9,5 |
10х0,75 | 205 | 11,7 |
14х0,75 | 249 | 12,6 |
19х0,75 | 313 | 13,9 |
27х0,75 | 429 | 16,4 |
37х0,75 | 566 | 18,7 |
4x1 | 105 | 8,1 |
5x1 | 139 | 9,4 |
7x1 | 170 | 10,1 |
10x1 | 243 | 12,4 |
14x1 | 299 | 13,4 |
19x1 | 379 | 14,8 |
27x1 | 521 | 17,5 |
37x1 | 691 | 19,9 |
4x1,5 | 142 | 9,2 |
5x1,5 | 171 | 10 |
7x1,5 | 210 | 10,7 |
10x1,5 | 302 | 13,3 |
14x1,5 | 376 | 14,4 |
19x1,5 | 480 | 15,9 |
27x1,5 | 683 | 19,3 |
37x1,5 | 882 | 21,5 |
4x2,5 | 192 | 10,2 |
5x2,5 | 231 | 11 |
7x2,5 | 290 | 11,9 |
10x2,5 | 419 | 14,9 |
14x2,5 | 531 | 16,1 |
19x2,5 | 684 | 17,9 |
27x2,5 | 973 | 21,7 |
37x2,5 | 1294 | 24,6 |
4x4 | 275 | 11,8 |
5x4 | 335 | 12,8 |
7x4 | 424 | 13,9 |
10x4 | 621 | 17,6 |
14х4 | 813 | 19,5 |
4x6 | 365 | 13 |
5x6 | 448 | 14,2 |
7x6 | 573 | 15,4 |
10x6 | 858 | 19,9 |
14х6 | 1105 | 21,6 |
