КВБбШв

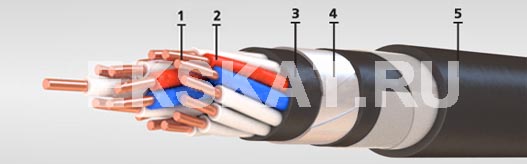

Элементы конструкции
  1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
  2. Изоляция из поливинилхлоридного пластиката.
  3. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
  4. Броня из двух стальных оцинкованных лент;
  5. Оболочка из поливинилхлоридного пластиката;

Область применения:

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в земле (траншеях) в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).

Срок службы:
При прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
При прокладке в помещениях, туннелях, каналах не менее 25 лет

Максимальная рабочая температура жилы, °С: 70
Монтаж при температуре, не ниже °C: -7
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 36
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Номинальное постоянное напряжение, кВ: 0,66
Строительная длина, не менее м: 150

Количество и сечение жил
шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
Сопротивление изоляции,
не менее МОм х км
4х0,75  217  11,3  10,0
5х0,75  240  11,9  10,0
7х0,75  275  12,5  10,0
10х0,75  348  14,6  10,0
14х0,75  407  15,4  10,0
19х0,75  485  16,6  10,0
27х0,75  318  19,0  10,0
37х0,75  758  20,8  10,0
4x1,0  235  11,6  10,0
5x1,0  262  12,3  10,0
7x1,0  303  12,9  10,0
10x1,0  387  15,2  10,0
14x1,0  458  16,1  10,0
19x1,0  550  17,4  10,0
27x1,0  707  19,9  10,0
37x1,0  875  21,8  10,0
4x1,5  266  12,2  10,0
5x1,5  299  12,9  10,0
7x1,5  351  13,6  10,0
10x1,5  452  16,1  10,0
14x1,5  543  17,1  10,0
19x1,5  661  18,5  10,0
27x1,5  860  21,3  10,0
37x1,5  1 100  23,8  10,0
4x2,5  325  13,1  9,0
5x2,5  370  13,9  9,0
7x2,5  444  14,8  9,0
10x2,5  580  17,6  9,0
14x2,5  712  18,8  9,0
19x2,5  881  20,5  9,0
27x2,5  1 188  24,1  9,0
37x2,5  1713  29,3  9,0
4x4,0  422  14,7  9,0
7x4,0  597  16,8  9,0
10x4,0  790  20,3  9,0
4x6,0  525  15,9  6,0
7x6,0  763  18,3  6,0
10x6,0  1 019  22,3  6,0
