КВВГЭнг-FRLS |

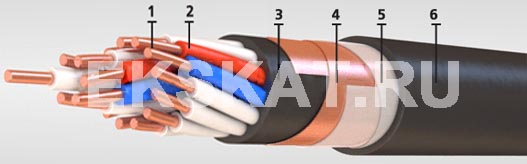

- Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
- Изоляция из поливинилхлоридной композиции пониженной пожароопасности.
Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил; - Разделительный слой в виде оболочки из поливинилхлоридной композиции пониженной пожароопасности толщиной не менее 0,5 мм;
- Экран в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Вдоль экрана из алюминиевой фольги продольно прокладывается медная проволока;
- Разделительный слой в виде обмотки лентами, обеспечивающий сохранность экрана при монтаже кабелей;
- Оболочка из поливинилхлоридной композиции пониженной пожароопасности.
Область применения:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в кабельных сооружениях и помещениях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, в том числе для использования в системах атомных электростанций классов 2, 3 и 4 по классификации ОПББ-88/97 (ПНАЭ Г-01-011-97). Кабели преимущественно применяются при необходимости защиты электрических цепей от влияния внешних электрических полей и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Снижение светопроницаемости от дымообразования при горении и тлении кабелей не более 40%.
Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69
Радиус изгиба кабеля при прокладке:
Для кабеля наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Для кабеля наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Для кабеля наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
Срок службы не менее 30 лет.
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
КВВГЭнг-FRLS | ||
4х0,75 | 255 | 12,7 |
5х0,75 | 296 | 13,7 |
7х0,75 | 341 | 14,7 |
10х0,75 | 485 | 18 |
14х0,75 | 584 | 19,7 |
19х0,75 | 708 | 21,7 |
27х0,75 | 976 | 25,9 |
37х0,75 | 1202 | 28,7 |
4x1 | 277 | 13,1 |
5x1 | 324 | 14,2 |
7x1 | 376 | 15,2 |
10x1 | 557 | 19,1 |
14x1 | 650 | 20,5 |
19x1 | 793 | 22,5 |
27x1 | 1096 | 26,9 |
37x1 | 1359 | 29,9 |
4х1,5 | 311 | 13,7 |
5х1,5 | 364 | 14,8 |
7х1,5 | 429 | 15,9 |
10х1,5 | 635 | 20 |
14х1,5 | 749 | 21,5 |
19х1,5 | 946 | 24,1 |
27х1,5 | 1278 | 28,3 |
37х1,5 | 1597 | 31,5 |
4х2,5 | 376 | 14,6 |
5х2,5 | 445 | 15,8 |
7х2,5 | 529 | 17,1 |
10х2,5 | 787 | 21,5 |
14х2,5 | 942 | 23,2 |
19х2,5 | 1199 | 26 |
27х2,5 | 1633 | 30,7 |
37х2,5 | 2100 | 34,6 |
4х4 | 487 | 16,3 |
7х4 | 783 | 19,5 |
10х4 | 1074 | 24,6 |
4х6 | 596 | 17,4 |
7х6 | 899 | 20,9 |
10х6 | 1339 | 26,6 |
