КВВБГ-ХЛ

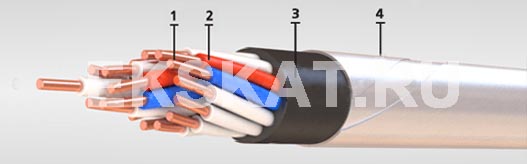

Элементы конструкции:
  1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
  2. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
  3. Оболочка из поливинилхлоридного пластиката в холодостойком исполнении;
  4. Броня из двух стальных оцинкованных лент.



Область применения:

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке.

Срок службы:
При прокладке на открытом воздухе не менее 15 лет.
При прокладке в помещениях, туннелях, каналах не менее 25 лет.

Максимальная рабочая температура жилы, °С: 70
Монтаж при температуре, не ниже °C: -7
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 36
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Номинальное постоянное напряжение, кВ: 0,66
Строительная длина, не менее м: 150

Количество и сечение жил
шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
Сопротивление изоляции,
не менее МОм х км
4х1  228  11,2  10,0
5х1  273  12,4  10,0
7х1  313  13,1  10,0
10х1  395  15,3  10,0
14х1  464  16,2  10,0
19х1  555  17,5  10,0
27х1  710  20,1  10,0
37х1  898  22,3  10,0
4х1,5  257  11,7  10,0
5х1,5  310  13,0  10,0
7х1,5  360  13,8  10,0
10х1,5  459  16,2  10,0
14х1,5  549  17,2  10,0
19х1,5  665  18,7  10,0
27х1,5  883  21,9  10,0
37х1,5  1 101  24,0  10,0
4х2,5  335  13,2  9,0
5х2,5  380  14,1  9,0
7х2,5  452  14,9  9,0
10х2,5  585  17,8  9,0
14х2,5  716  18,9  9,0
19х2,5  884  20,6  9,0
27х2,5  1 189  24,3  9,0
37х2,5  1 508  26,7  9,0
4х4  431  14,8  9,0
7х4  603  16,9  9,0
10х4  805  20,4  9,0
4х6  526  16,0  6,0
7х6  756  18,4  6,0
10х6  1 043  22,8  6,0
