КВВГнг |

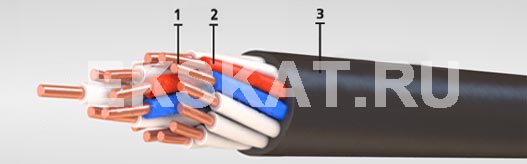

- Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
- Изоляция из поливинилхлоридного пластиката.
Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил; - Оболочка из поливинилхлоридного пластиката пониженной горючести.
Область применения:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А).
Кабели марки КВВГзнг применяются для электроустановок требующих уплотнения кабелей при вводе
Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69
Радиус изгиба кабеля при прокладке:
Кабель наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
Кабель марки КВВГзнг не менее 12-ти диаметров кабеля
Срок службы:
При прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
При прокладке в помещениях, туннелях, каналах не менее 25 лет
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
КВВГнг | ||
4x0,75 | 81 | 7,7 |
5x0,75 | 98 | 8,3 |
7x0,75 | 134 | 9,5 |
10x0,75 | 183 | 11,7 |
14x0,75 | 232 | 12,6 |
19x0,75 | 296 | 13,9 |
27x0,75 | 400 | 16,4 |
37x0,75 | 540 | 18,7 |
4x1 | 95 | 8,1 |
5x1 | 128 | 9,4 |
7x1 | 158 | 10,1 |
10x1 | 218 | 12,4 |
14x1 | 280 | 13,4 |
19x1 | 359 | 14,8 |
27x1 | 489 | 17,5 |
37x1 | 660 | 19,9 |
4x1,5 | 132 | 9,3 |
5x1,5 | 161 | 10 |
7x1,5 | 200 | 10,8 |
10x1,5 | 276 | 13,4 |
14x1,5 | 360 | 14,5 |
19x1,5 | 466 | 16 |
27x1,5 | 657 | 19,4 |
37x1,5 | 865 | 21,6 |
4x2,5 | 175 | 10,2 |
5x2,5 | 214 | 11 |
7x2,5 | 272 | 11,9 |
10x2,5 | 379 | 14,9 |
14x2,5 | 501 | 16,1 |
19x2,5 | 654 | 17,9 |
27x2,5 | 925 | 21,7 |
37x2,5 | 1251 | 24,6 |
4x4 | 251 | 11,8 |
5x4 | 310 | 12,8 |
7x4 | 398 | 13,9 |
10x4 | 559 | 17,6 |
14x4 | 765 | 19,5 |
19x4 | 1004 | 21,6 |
27x4 | 1417 | 26,2 |
37x4 | 1887 | 29,3 |
4x6 | 333 | 13 |
5x6 | 416 | 14,2 |
7x6 | 538 | 15,4 |
10x6 | 779 | 19,9 |
14x6 | 1045 | 21,6 |
19x6 | 1402 | 24,5 |
7x10 | 883 | 19,5 |
